Halton Exe EFC – Brand/brandgasspjäll (EI 120 S)

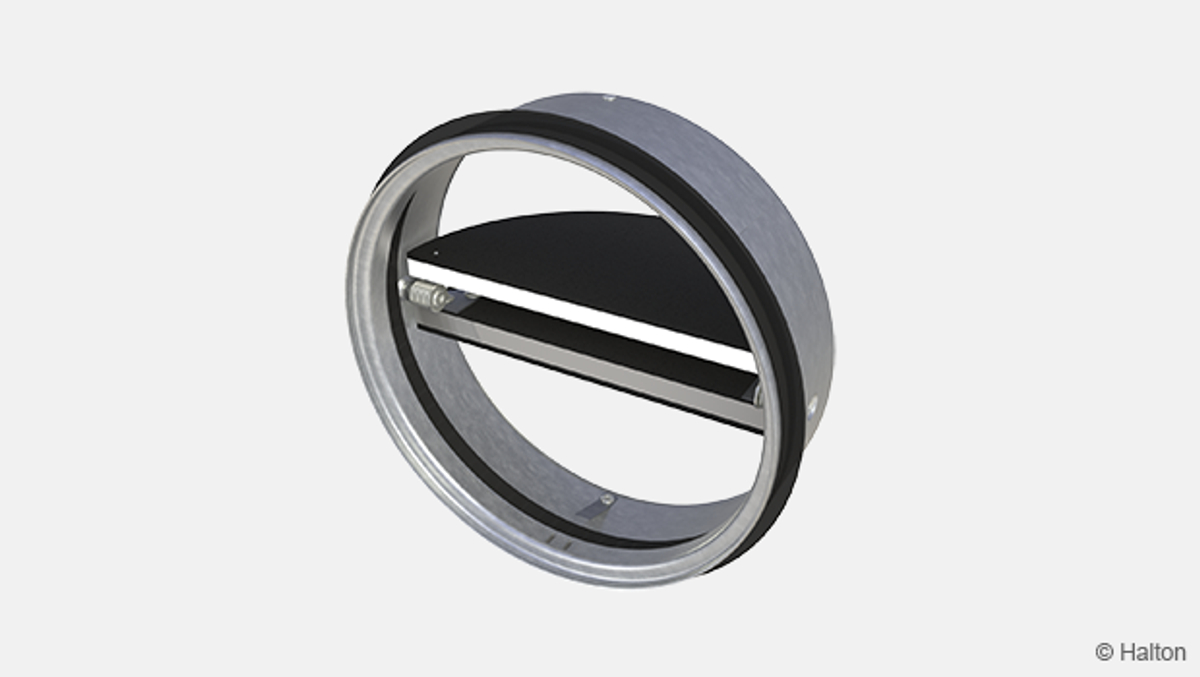

Översikt

Detta brand/brandgasspjäll är det kortaste på marknaden och kräver därför minimalt utrymme. Det kan installeras både vertikalt och horisontellt i strukturer av betong, murverk eller lätta material. Brand/brandgasspjället kan också installeras inuti kanalen med t.ex. en tillufts- eller frånluftsventil. Brandskyddsklassen uppfyller kraven upp till EI 120 S.

Funktioner

• Med mekanisk fjäderutlösning (felsäker funktion)
• Storlekar from Ø100 mm upp till Ø200 mm finns tillgängliga
• Max. lufthastighet genom brandspjället i öppet läge är 12 m/s
• Lämpligt att använda i kanaler med max. tryckskillnad på 1500 Pa
• Ramkonstruktion av förzinkat stål
• Inga extra installationsramar krävs, oavsett installationsmetod.

Installationsalternativ

• Lämplig för vertikal (vägg) installation upp till EI 120 S
• Lämplig för vertikal (vägg) och horisontell (tak/golv) installation EI 60 S
• Bladets vred och mekanisk fjäderutlösning kan installeras i valfri position (360°) för vägginstallationer.
• CE-märkt för installation i betong, murverk eller lätta strukturer med brandskyddsklass EI 120, EI 90 eller EI 60
• Gränslägesbrytare finns tillgängliga som tillbehör

Standarder

Denna produkt uppfyller följande standarder:

• CE-certifierad enligt produktstandarden EN 15650
• Brandklassificering enligt standarden EN 13501-3+A1
  EI 120 (v_e i↔o) S, EI 60 (v_e h_o i↔o) S
• Brandtestning enligt EN 1366-2
• CE-certifikat för livslängdsprestanda 1391-CPR-2018/0205
• Prestandadeklaration nummer: 10028-EFC-2019/01/01
• Läckage genom stängt brandspjällblad uppfyller kraven för klass 2 enligt EN 1751
• Spjällets hölje har samma täthetsklass som kanalen enligt EN 1751

Dimensioner och vikt

Brandsäkerhetsklass EI 60 och EI 120

Bladets överlappning [mm]

Vikt [kg]

Material

Modell i drift

Mechanical spring release (failsafe)

Med Halton Exe Fold Circular brand/brandgasspjäll med mekanisk fjäderutlösning, reagerar säkringen på ökad temperatur (72 ºC) och den mekaniska fjädern stänger spjällbladet. Den måste öppnas manuellt.

Gränslägesbrytaren (tillbehör, se Fig. 1) indikerar spjällbladets position. När spjällbladet är öppet (säkert läge), indikerar gränslägesbrytaren denna position. Om spjällbladet är stängt (felsäkert läge) skickar gränslägesbrytaren en signal till övervakningssystemet. Detta system utlöser ett larm och/eller stoppar/startar fläktarna, beroende på hur systemet är utformat. Gränslägesbrytaren påverkar inte den termiska säkringen eller frigöringsmekanismen.

Säkringen kan bytas ut genom att ta bort brandspjället från kanalen och sätta tillbaka det efter justering.

Högsta driftsspänning och strömstyrka är 230 V, 5 A.

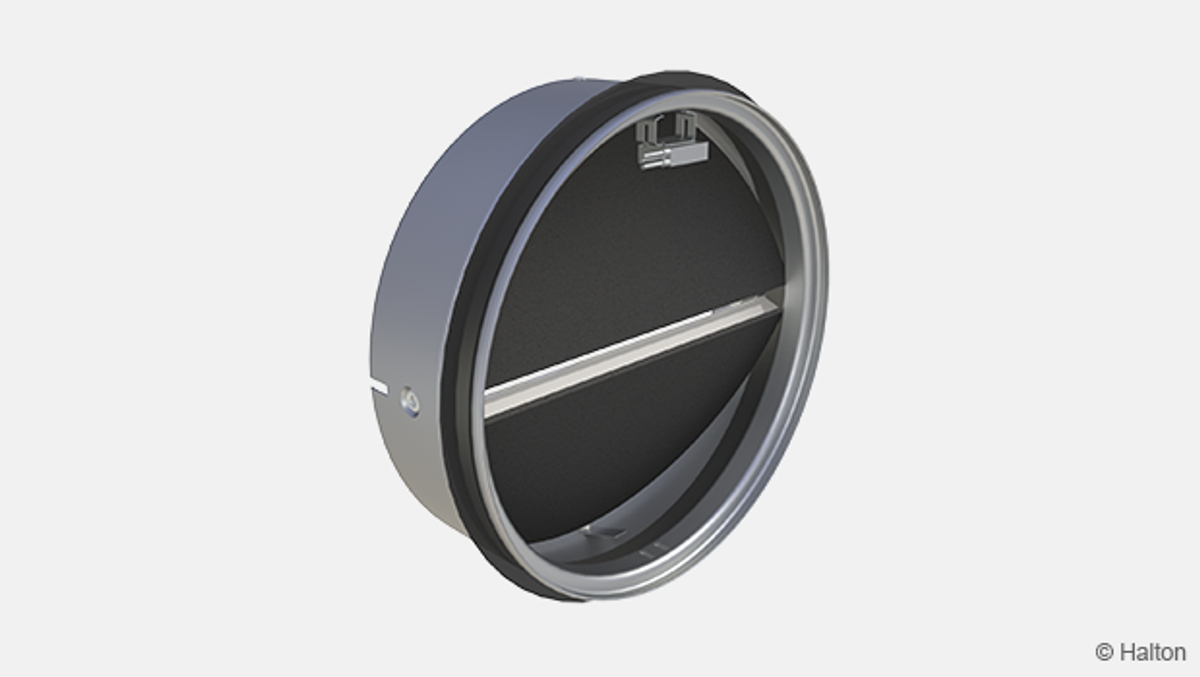

Fig.1. Halton Exe Fold Circular med gränslägesbrytare

Funktion

Brand/brandgasspjället Halton Exe Fold Circular är CE-certifierat för vertikal (v_e) installation i väggar av betong, sten eller lätta material som uppfyller kraven för brandsäkerhetsklass EI 120 (v_e h_o i <-> o) S.  Även certifierad för horisontell (h_o) installation i tak/golv av betong eller sten som uppfyller kraven för brandsäkerhetsklass EI 60 (v_e h_o i <-> o) S.

Brand/brandgasspjället fungerar som luckor i ventilationskanalsystem och förhindrar att eld och rök sprids mellan avdelningar.

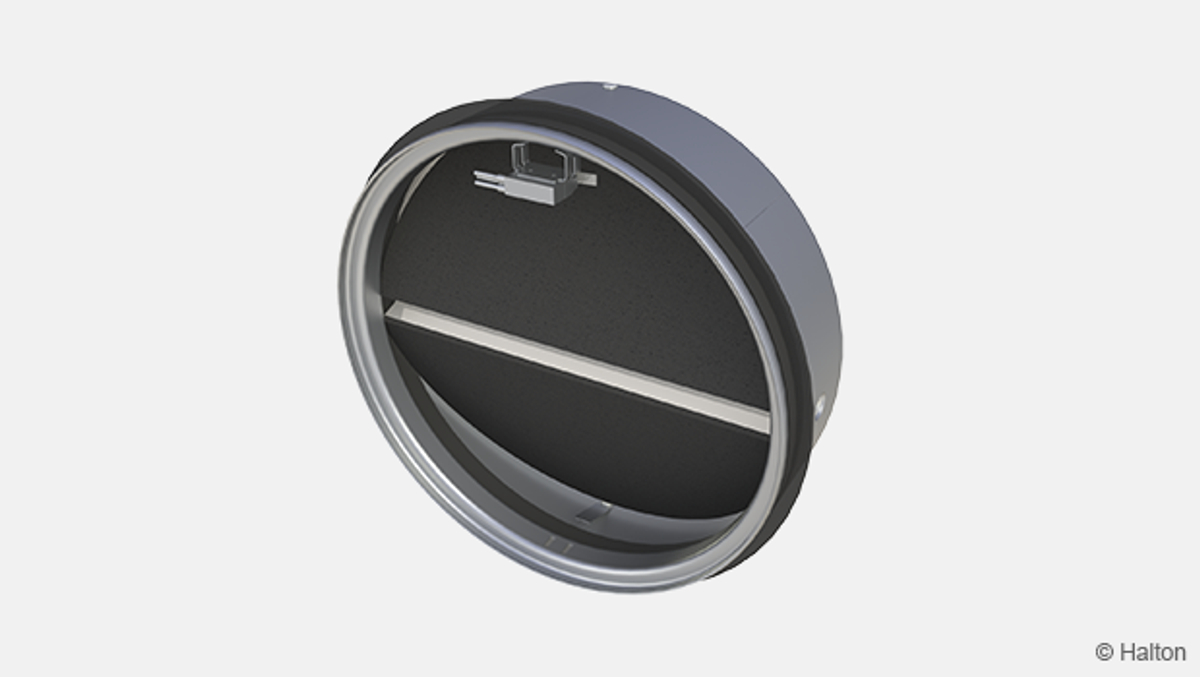

Säkringen reagerar på en temperaturökning, som gör att det fjäderladdade spjället återgår till stängt läge. När brand/brandgasspjället stängts, sluter bladet tätt mot tätningen så att rökgas och brand effektivt hindras från att spridas i kanalen.

Den mekaniska fjäderutlösningstemperaturen är 72 °C. Den måste öppnas manuellt.

Brand/brandgasspjäll med gränslägesbrytare (som tillval) kan även anslutas till andra gemensamma styrsystem för en byggnad.

Installation

Läs/ladda ned vägledningen om installation av brand/brandgasspjället i avsnittet ”Nedladdningar”.

Service

Produkten erfordrar inget regelbundet underhåll.

Säkerställ korrekt drift av brand/brandgasspjäll genom att utföra regelbundna inspektioner enligt lokala byggnadsregler. Minsta rekommenderade inspektionsperiod är var 6:e månad. Dokumentation om testning måste sparas för framtida behov.

Om säkringen i ett brandspjäll med mekanisk fjäderutlösning (felsäker) är utsliten, måste den ytas ut.

Säkringen kan bytas ut genom att ta bort brandspjället från kanalen och sätta tillbaka det efter justering.

Vid fel under test av brandspjället ska underhållsservice bokas genom en auktoriserad Halton-representant för att garantera korrekt funktion hos produkten.

Specifikation

Brand/brandgasspjället är CE-certifierat och märkt enligt standarden EN15650 och har brandtestats enligt standarden EN 1366-2.

Ett brand/brandgasspjäll som uppfyller kraven för max. brandklass EI 120 (v_e h_o i↔o) S (vertikal installation) eller
kraven för den maximala brandsäkerhetsklassen EI 60 (v_e h_o i ↔ o) S (vertikal och horisontell installation).

Höljet till brand/brandgasspjället uppfyller kraven för kanaltäthet.
Läckage genom stängt spjällblad uppfyller kraven för klass 2 enligt EN 1751.

Brand/brandgasspjällets hölje är tillverkat av förzinkat stål.
Brand/brandgasspjällets blad är tillverkade av asbestfria skivor (mineralfiber).

Brand/brandgasspjället kan installeras både vertikalt och horisontellt i strukturer av betong, murverk eller lätta material.

Bladets vred och driftsmodellens mekaniska fjäderutlösning kan installeras i valfri position (360°) för vägginstallationer.

Brand/brandgasspjället kan installeras inuti en kanal nära en ventil.

I manuellt manövrerade modeller löser säkringen ut enligt specifikationerna (72 °C).

Beställningskod

EFC-D, MA-OP-FU-LS-ZT

 D = Kanalslutningsdiameter [mm]
 100, 125, 160, 200

Alternativa utföranden och tillbehör

MA = Material
GS     Galvaniserat stål

OP = Modell i drift
MA    Mekanisk fjäderutlösning

FU = Utlösningstemperatur för säkring
72        72 °C

FR = Brandsäkerhetsklass
60       EI 60 S   (för vertikal och horisontell installation)
120     EI 120 S (för vertikal installation)

LS = Gränslägesbrytare
NA     Inget angivet
LS1    Gränslägesbrytare (stängd)

ZT = Specialutförande
N         Nej
Y         Ja (ETO)

Exempel på beställningskod

EFC-100, MA=GS, OP=MA, FU=72, LS=NA, ZT=N
