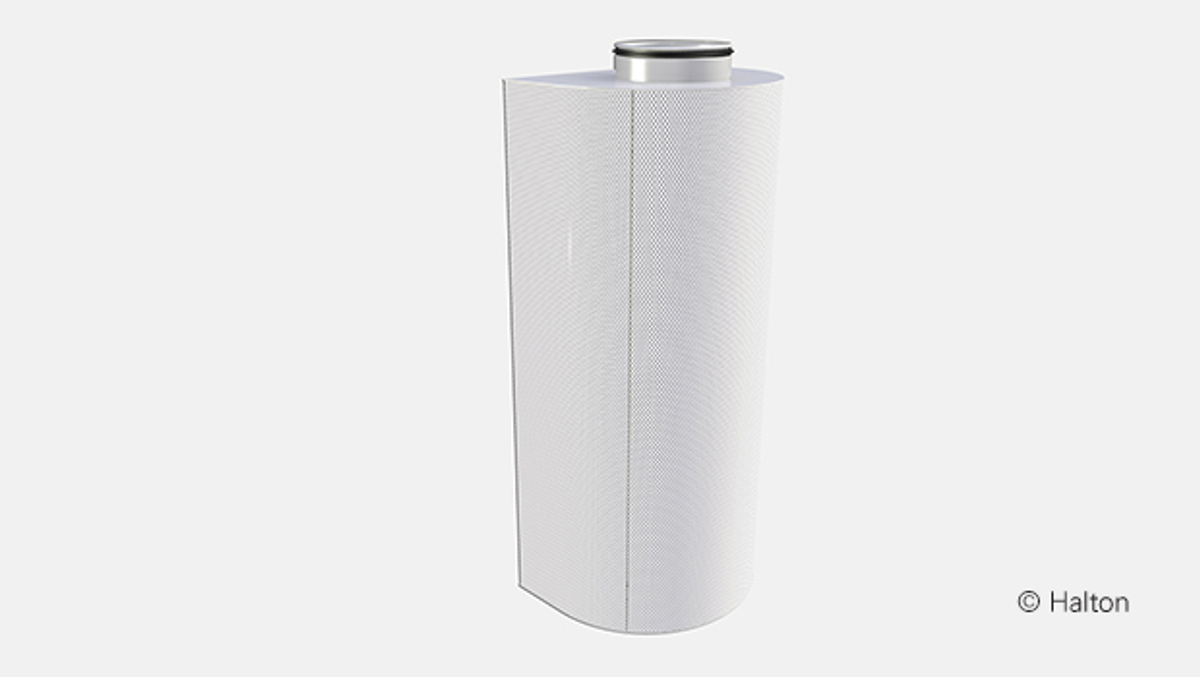

Halton Zen ZSC – Deplacerande ventilationsdon

Översikt

• Stor tilluftskapacitet
• Jämn distribution av tilluften uppnås med hjälp av små perforerade hål som ger optimala förhållanden vid fronplåtens omedelbara närhet.
• Luft med låg hastighet tillförs horisontellt vid golvnivån.
• Luftflödet har en spridningsvinkel på 180°, vilket möjliggör stora luftflöden med låg hastighet i vistelsezonen.
• Lätt demonterbar frontplåt möjliggör rengöring av donet och kanalsystemet.
• Cirkulär kanalanslutning med inbyggd gummipackning upptill/nedtill.

Produktmodeller och tillbehör

• Modell i rostfritt stål (AISI 316L)
• Modell i förstärkt utförande, frontplåt (1,5 mm)
• Kanalinklädnad
• Installationssockel (standard och hög modell)

Snabbval

Dimensioner och vikt

• AB/ZSC Installationssockel:
  Höjd = 100 mm.
• SB/ZSC Installationssockel: hög (butiks-) modell:
  Höjd = 200 mm, W=W+120, K=K+60

Vikt

Material

Tillbehör

Produktmodeller och alternativ

• Modell i rostfritt stål (AISI 316L)
• Kanalinklädnad (DC) i perforerat stål (samma som ZSC-donet)
• Förstärkt frontplåt (1,5 mm)

Funktion

Lufttillförseln till rummet sker genom frontpanelen på Halton Zen Semi Circle, i allmänhet med något lägre temperatur än rumsluften. Tilluften strömmar med låg hastighet ner mot golvet och fyller efterhand ut vistelsezonen. Slutligen stiger luften tack vare den konvektion som uppstår vid varma ytor. Lågimpulsluftens spridningsbild är halvcirkelformad (180°).

Donet täpps inte igen och kan lätt öppnas och rengöras.

Halton PRA eller Halton PTS/C kan användas som luftflödesspjäll i ventilationskanalen.
För tillförlitlig mätning av luftflödet från donet krävs ett säkerhetsavstånd motsvarande 5 gånger kanaldimensionen mellan donet och luftflödesspjället. Om luftflödesspjället monteras närmare donet (minst cirka 3 x kanaldimensionen) blir flödesmönstret korrekt men resultatet av luftflödesmätningen blir inte exakt. Om luftflödesspjället monteras nära det deplacerande ventilationsdonet (minst 3xD) kan det behövas en ljuddämpare mellan spjället och donet.

Anmärkining: Spridningbilden är beräknad för golvinstallation.

Installation

Gör installationen i följande ordning:

A)   Utan installationssockel:
Sätt fast monteringsfästen (4 ställen) i Halton Zen Semi Circle
deplacerande ventilationsdon (1).
Placera donet (2) mot väggen och skruva fast monteringsfästena
(medföljer).

Med installationssockel:
Montera sockeln (7) i golvet och fäst Halton Zen Semi Circle
deplacerande ventilationsdon (2) på sockeln.
Säkra med monteringsfästen upptill (1) (2 ställen).

B)    Fäst kanalinklädnadens övre och nedre delar (3) och sidor (4)
i väggen mellan donet och taket med skruvar.

C)     Efter att ventilationskanalerna monterats, montera frontplåten
till kanalinklädnaden (5) och spridarens frontplåt (6).

D)     Om du använder flera sektioner av kanalinklädnaden,
säkra kanalinklädnaderna.

Injustering

Luftflödet på tillförseluften till Halton Zen Semi Circle bestäms genom att mäta differentialtrycket i mätnippeln med en manometer. Använd en tunn mätsond som passar i nippeln. Täta nippeln för att få ett korrekt värde.

Luftflödet beräknas med nedanstående formel:

Den k-faktor för formel
(D = kanalens diameter):

Service

Kod beskrivning
1.    Frontplåt
2.    Innerplåt
3.    Hölje

Öppna frontplåten (1) genom att försiktigt dra ut fjäderanslutningarna.

Öppna innerpanelen (2) genom att ta bort skruvarna.

Vid behov kan fördelningsplåten lossas.

Rengör delarna med en borste eller en fuktig trasa. Lägg dem inte i vatten.

Sätt ihop delarna i omvänd ordning efter rengöringen.

Beskrivningstext

Halton Zen Semi Circle deplacerande halvrunt ventilationsdon är utfört i epoxilackerat, vitfärgat (RAL 9003) galvaniserat stål.

Donet har en robust och underhållsfri konstruktion som inte sätts igen.
Donet innehåller en avtagbar, perforerad frontplåt och innerplåt, en inre fördelningsplåt och hölje.
Donet har en cirkulär kanalanslutning upptill eller nedtill beroende på var donet placeras.

Fästbeslag ingår i leveransen, men inte skruvar.

Alternativ

Donet kan förses med kanalinklädnad och/eller monteringsbas där så erfordras.

Förstärkt frontplåt finns att tillgå i 1,5 mm galvaniserat stål för krävande utrymmen.

Beställningskod

ZSC-D, MA-TP-CO-ZT

D = Kanalanslutningens storlek (mm)
125, 160, 200,  250, 315, 400, 500, 630

Andra altervativ och tillbehör

MA = Material
CS      Stål
AS      Rostfritt stål  (AISI 316L)

TP = Frontplåt, tjocklek 1,5 mm
N         Nej
Y         Ja

CO = Färg
SW      Färg (RAL 9003)
X         Specialfärg (RAL xxxx)

ZT = Kundanpassad produkt
  N         Nej
Y         Ja (ETO)

Underprodukter

DC        Kanalinklädnad
AB        Installationssockel (standard)
SB        Installationssockel (hög, butiksmodell)

Kodexempel

 ZSC-200, MA=CS, TP=N, CO=SW, ZT=N
