Halton Max MOS – Variabelflödesspjäll

Översikt

Halton Max MOS är ett rektangulärt variabelflödesspjäll som inte behöver några säkerhetsavstånd, se nedan. Detta spjäll för har utformats för att fungera vid mycket låg lufthastighet.

Spjället använder avancerad och patenterad luftflödesmätning baserat på kombinationen av bladet som öppnas och tryckskillnaden mellan bladen.

Tillämpningsområden

• Variabel (VAV) och konstant (CAV) styrning av luftflöde
• Tillufts- och frånluftsinstallationer

Huvudfunktioner

• 0,5-8 m/s luftflödeshastighet
• Max. differenstryck: 500 Pa över spjället
• Kan anslutas till ett byggnadsstyrsystem (BMS)

Driftprincip

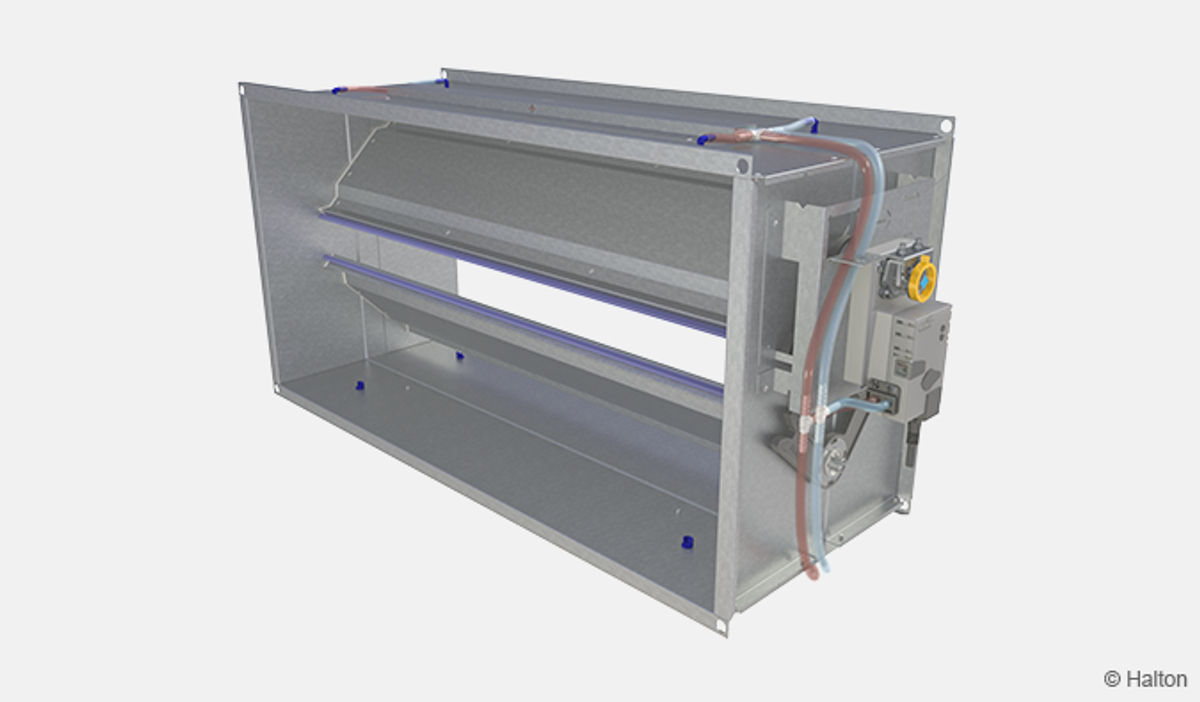

Fig. 1. Halton Max MOS mäter tryckskillnaden mellan bladen.

Tack vare det korta (<330 mm) och släta höljet och de unikt placerade väggmätningssonderna i höljet, baseras flödesmätning på förstärkt tryckskillnad i spjället som möjliggör precis (±10 %) och ostörd flödesstyrning t.o.m. vid låg hastighet (≥0,5 m/s).

Det blir därför möjligt att använda utmanande flödesförhållanden utan behov av strukturer i kanalerna som skulle orsaka onödiga inledande tryckförluster och försvåra rengöring av spjället eller behovet av extra kanaldelar för att uppnå säkerhetsavståndet (0-avståndet). Dessa skulle leda till höga extrakostnader och försvåra positionering och installation av andra spjäll. Mätsonderna kan rengöras med tryckluft utanför enheten utan att behöva komma åt mätrören eller spjällbladen inuti spjället.

Beroende på den valda styrenheten kan signalen för luftflödesstyrning tas emot via

• Modbus RTU-nätverksvariabeln
• BACnet MSTP-nätverksvariabeln
• En analog standardsignal.

Luftflödets börvärde kan ändras mellan min- och maxvärden från rumstermostaten eller ett BMS. VAV-styrenheten kan också skicka de verkliga datavärdena tillbaka till rummets gränssnittskontroll. Kommunikationsprotokollet som används mellan rumstermostaten och VAV-styrenheten varierar beroende på typen av ställdon.

Viktiga tekniska data

Funktioner och alternativ

* Beställs separat

Fig. 2. Halton Max MOS, isolerad modell (IN=I3).

Styrenheter

Ett sortiment med styrenheter finns tillgängliga för olika användningsområden.

Styrenheten inkluderar en inbyggd dynamisk differenstryckgivare. Tryckgivaren har ett litet sidoluftflöde genom givarelementet. Luftflödesgränserna justeras på plats med hjälp av en mobilapp eller med ett vred för manuell justering, beroende på modell.

Snabbval

Det användbara luftflödesintervallet för Halton Max MOS motsvarar kanalsystemets lufthastighet på 0,5-8 m/s.

Table 1. Driftområde, min – max [l/s]

Table 2. Driftområde, min – max [m³/h]

Struktur och material

Fig. 3. Strukturen för Halton Max MOS

Dimensioner och vikt

Fig. 4. Mått för Halton Max MOS

Fig. 5. Mått för Halton Max MOS, isolerad modell

Specifikation

En rektangulär tryckoberoende variabelflödesspjäll med flera blad för styrning av luftflöde för tillufts- och frånluftsinstallationer som uppfyller följande krav:

Konstruktion

• Kort (<330 mm) och slätt spjällhölje med unikt placerade väggmätningssonder inuti.
• Flödesmätning baseras på förstärkt tryckskillnad i spjället. Precis (±10 %) och ostörd flödeskontroll även vid låg hastighet (≥0,5m/s) och svåra flödesförhållanden. Styrningsområde minst 1:15
• Läckage från det stängda spjällbladet uppfyller kraven i EN 1751 klass 3.
• Läckage från höljet uppfyller kraven i EN 1751 klass C.
• Inga interna strukturer som skulle orsaka onödiga inledande tryckförluster och försvåra rengöring av spjället. Mätsonderna kan rengöras med tryckluft utanför enheten utan att behöva komma åt mätrören/lamellerna eller spjällbladen inuti spjället.
• Inget behov att installera ytterligare kanaldelar för att uppnå säkerhetsavstånd (noll säkerhetsavstånd).

Material

• Galvaniserat eller rostfritt stål (EN 1.4404, AISI 316L)

Elektriska data

• Modbus RTU, BACnet MSTP, eller analog anslutning
• Styrsignalområdet för analogt styrläge är för ingång 0…10 VDC eller 2…10 VDC
• Återkopplingssignalområde för analogt styrläge för utgången följer det valda styrsignalområdet 0…10 VDC
• Strömförsörjning, spänning 24 V DC/AC

Parameterinställningar

• Luftflödesområdet kan ställas in på fabriken.
• Styrenhetens inställningar kan justeras på plats med busskommunikation eller det externa serviceverktyget.

Tillbehör

• Ljuddämpare för att minska buller. Modell med inspektionslucka för enkelt underhåll.
• Elektriskt eftervärmningsbatteri med inbyggd värmestyrenhet.
• Vattenbatteri för uppvärmning och nedkylning

Beställningskod

MOS-W-H; SP-MA-IN-CU-FS-TF-ZT

Exempel på beställningskod

MOS-400-200; SP=N, MA=GS, IN=NA, CU=EX, FS=DS, TF=TF1, ZT=NA

Installation

Halton Max MOS luftflödesreglerspjäll kan installeras på T-stycket och kanalböjen, utan säkerhetsavstånd. Noggrannheten för uppmätt luftflöde anges i tabellen nedan. Installera enheten i kanalsystemet så att luftflödesriktningen genom enheten följer piletiketten på enhetens hölje.

Fig. 6. Exempel på Halton Max MOS installerad i kanalsystemet utan säkerhetsavstånd

Teknisk prestanda

• Hastighetsområde 0.5﹣8.0 m/s
• Allmän mätavvikelse
  • Noggrannhet ±10%
  • Minsta tillåtna säkerhetsavstånd är 0xD

Obs! Mätavvikelsen definieras under laboratorieförhållanden och kan vara större i praktiska installationer där icke-optimala installationssituationer eller flera på varandra följande störningar kan finnas.

Kabeldragning

Kabeldragningen får endast utföras av behörig personal och ska följa lokala föreskrifter. En säkerhetsisolerad transformator ska användas till strömförsörjningen.

Bussen ska implementeras i enlighet med standard EIA/TIA-485.

Fig. 6. Exempel: Allmän installation av RS-485 med 2-trådar

Anslutnings- och kopplingsscheman finns i diagrammen Styrenhetens anslutningar och Kopplingsscheman i avsnittet Tekniska referensdata

Krav på kablage

Fältenheter:

• Kablarna som är anslutna till terminalerna har en tvärsnittsyta på minst 0,5 mm².
• Partvinnad kabel, skärmning rekommenderas

Modbus RTU- eller BACnet MSTP-kabel:

• Skärmad partvinnad kabel. Till exempel Belden 3105A eller Nomak 2x2x0.5+0.5..
• Max. längd på bussen 1 000 m..
• Ett motstånd på 120 Ohm ska anslutas vid änden av huvudkabeln för att undvika signalreflektioner.

Driftsättning

Luftflödesstyrning

Luftflödet för Halton Max MOS ställs in på fabriken. Om luftflödeshastigheterna inte anges av kunden är fabriksinställningarna 0 för minsta luftflödeshastighet och det nominella värdet (Vnom) för det högsta luftflödet.

De nominella luftflödena i följande tabell anges för en trycknivå på 200 Pa.

Table 3. Vnom [l/s]

Table 4. Vnom [m³/h]

Det verkliga luftflödet beräknas som en funktion av differenstrycket vid mätsonden, spjällbladets öppningsvinkel och k-faktor med rätt storlek.

Underhåll

Det är enkelt att utföra underhåll på spjället. De elektriska delarna kräver normalt inget underhåll. Vi rekommenderar att produktens interna delar rengörs när kanalsystemet rengörs. Se byggnadens underhållsprogram för information om underhåll.

Konstruktionsexempel

Konstruktionsexempel för kontorsrum

Beskrivning

Kontorsmiljöer har höga krav på ventilation och luftkvalitet. Halton Max MOS passar perfekt för lufthantering i utrymmen där stora variationer i luftflödet krävs. Ett tyst ventilationssystem garanterar bra arbetsförhållanden. En miniminivå av underhåll krävs för att förhindra att dagliga aktiviteter störs.

Konstruktionsinformation

• Kontorsrum/konferensrum 14 m²
• Rummets minsta luftflöde 30 l/s
• Rummets största luftflöde 60 l/s
• Kylbehov 500W, 36W/m²

Fig. 7. Halton Max MOS prestanda

Ventilation design

Fig. 8. Halton Max MOS ventilationskontruktiona

Components

• MOS med ljuddämpare 600mm lång
• AGC-500-100
• PRL/F-500-100-200
• 2 x JDS/S-160

Schematisk ritning

Fig. 9.Kopplingsexempel för Halton Max MOS med master-slav konfigurationn

I detta exempel är det tilluftsenheten som styr frånluftsenheten.

Tillbehör

Eftervärmningsbatterier (RH)

Fig. 10. Rektangulär kanalvärmare, elektrisk

Halton erbjuder två typer av eftervärmningsbatterier för kanaler:

• Vattenvärmare/kylbatterier är utformade för att kyla ventilationsluften i ett ventilationssystem. Eftervärmnings-/kylningsbatteriet kan också användas för att värma eller kyla enskilda rum eller zoner.
• Cirkulära och rektangulära elvärmare är utformade för att värma upp färskluft i ett ventilationssystem.

Mer information om tillgängliga eftervärmningsbatterier finns i avsnittet Nedladdningar.

Ljuddämpare (SA)

Fig. 11. Rektangulär ljuddämpare

Halton erbjuder högkvalitativa rektangulära och cirkulära ljuddämpare med cirkulär kanalanslutning för att minska buller i kanalen.

Mer information om tillgängliga ljuddämpare finns i avsnittet Nedladdningar.
