Product / JRP

Halton Jaz JRP – Virvelspridare

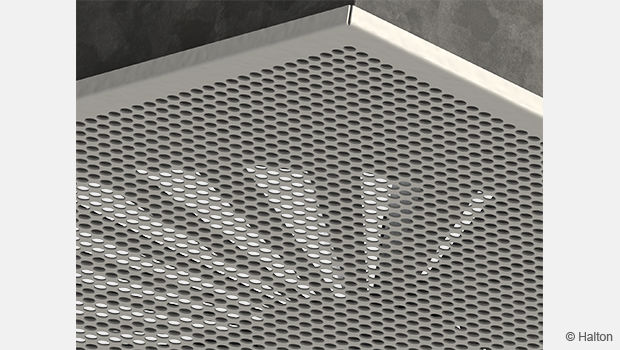

Takmonterad virvelspridare med fyrkantig, perforerad frontplåt.

Tack vare hög induktionsförmåga så genereras en effektiv inblandning och en snabb sänkning av lufthastigheten.
Enheten passar perfekt för installationer med variabelt luftflöde.

Översikt
Dimensioner
Material
Produktmodeller
Funktion
Installation
Injustering
Service
Specifikation
Beställningskod
Downloads

Request a Quote

Översikt

Halton Jaz JRP är en takmonterad virvelspridare med en fyrkantig, perforerad frontplåt.

Tack vare hög induktionsförmåga så genereras en effektiv inblandning och en snabb sänkning av lufthastigheten.
Avsedd för undertak 600×600. Den fasta virvelplåten genererar hög induktionskraft som säkerställer att tilluften blandas med luften i rummet, och möjliggör även snabb temperatursänkning som leder till låg lufthastighet i vistelsezonen.
Enheten passar perfekt för installationer med variabelt luftflöde.
Den fungerar särskilt bra tillsammans med fläktkonvektorer som drivs med variabel hastighet (variabelt flöde från 25 % till 100 % beroende på inställningarna).
Horisontell spridningsbild.
Lämplig för tilluft och frånluft.
Infälld installation i undertak.
Tilluftens hastighet minskar snabbt tack vare effektiv blandning med rumsluften.
Cirkulär kanalanslutning med gummipackning.

Produktmodeller och tillbehör

Alternativ anpassning av perforering enligt kundens behov är möjlig om kunden konsulterar oss i förväg.
Typen för 675×675 mm tak är tillgänglig på begäran.
Ljuddämpning för anslutningslådan.

Dimensioner

NS	ØD
250	249

Installationshål i taket: 600 x 600 mm

Material

Del	Material	Ytbehandling	Anmärkning
Hölje	Förzinkat stål	–	–
Frontplåt	Stål	Epoxilackerad, vit (RAL 9003 / 30%)	Specialfärger som tillval
Virveldel	Förzinkat stål	–	–
Anslutningsstos	Förzinkat stål	–	–
Skruvkåpa	Plast	–	White
Ljuddämpning material	Polyesterfiber	–	–
Kanalpackning	Gummi	–	–

Produktmodeller

Modell	Beskrivning
JRP/S	Virvelspridare för tilluft med mät- och injusteringsspjäll (MSM) och invändigt ljuddämpningsmaterial (mineralull eller polyesterfiber)
JRP/E	Virvelspridare för frånluft med injusteringsspjäll (MEM) och invändig ljudisolering (mineralull eller polyesterfiber)
JRP/N	Virvelspridare (valbara alternativ) – utan mät- och injusteringsspjäll MSM (tilluft), injusteringsspjäll MEM (frånluft) och invändig ljuddämpning – med mät- och injusteringsspjäll MSM (tilluft) och utan ljuddämpning – med injusteringsspjäll MEM (frånluft) och utan ljuddämpning – utan mät- och injusteringsspjäll MSM (tilluft) och med ljuddämpning – utan injusteringsspjäll MEM (frånluft) och med ljuddämpning

Funktion

En horisontell virvelstråle tillförs till rummet via spridarens profilerade
spiralblad. Inblåsningshastigheten minskar snabbt tack vare effektiv omblandning av rumsluften

Halton JRP kan även användas för frånluft.

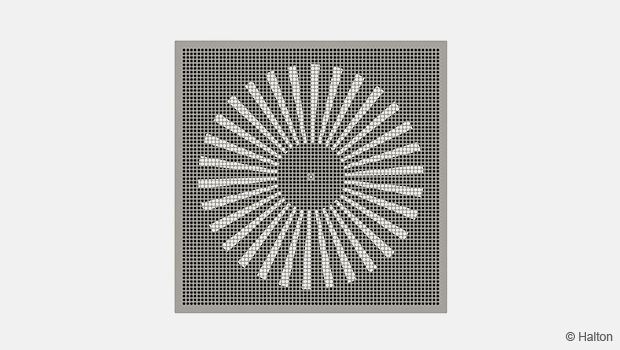

Frontplåt

Installation

Vi rekommenderar att anslutningslådan monteras i undertaket med hjälp av metallhängare (ingår inte i leveransen).

Injustering

Det går inte att mäta frånluftflödet i själva Halton JRP för frånluft med MEM-spjäll.

För att möjliggöra mätning av frånluftflödet rekommenderar vi att man använder mät- och injusteringsenheten Halton PRA istället för MEM-spjället.

Service

Ta bort spridarens frontplåt genom att lossa skruven och dra den neråt tillsammans med virvelelementet. Torka av delarna med en fuktig trasa.

Tryck tillbaka frontplåten och virvelelementet på plats och dra åt skruven.

Specifikation

Halton Jaz JRP är en takmonterad virvelspridare med en fyrkantig, pulverlackerad perforerad frontplåt med förzinkat virvelelement och anslutningslåda. Virvelelementet genererar en virvelstråle med hög induktionskraft som säkerställer att tilluften omblandas med rumsluften, och möjliggör även snabb temperatursänkning som leder till låg lufthastighet i komfortzonen.
