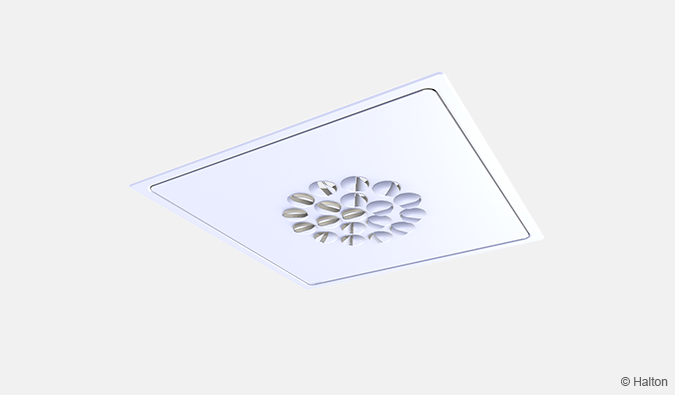

Halton Jaz JMC – Diffuseur plafonnier multi-buses
Halton Jaz JMC est un diffuseur carré avec une buse circulaire qui souffle de l’air sous forme de jet rotatif.
Les buses réglables en face avant permettent au diffuseur de s’adapter à différents cas d’utilisation et la veine d’air est facile à ajuster.
Le produit est adapté à l’installation, par exemple, les bureaux, les chambres d’hôpital, les écoles et les espaces publics.
- Fonction rotative avec buses réglables
- Réglage et mesure avec le plénum d’équilibrage Halton Pop PDI
Le Halton Jaz JMC est conçu conformément aux valeurs de base de Haldon pour répondre aux exigences suivantes:
- Production durable avec moins de déchets et production proche des marchés
- Excellentes performances en termes de gamme de débit d’air et de flexibilité
- Conditions environnementales intérieures confortables grâce à un fonctionnement silencieux
Présentation
Halton Jaz JMC est un diffuseur carré avec une buse circulaire qui souffle de l’air sous forme de jet rotatif. Les buses réglables en face avant permettent au diffuseur de s’adapter à différents cas d’utilisation et la veine d’air est facile à ajuster.
Domaine d’application
- Ventilation dans les bureaux, les chambres d’hôpital, les écoles et les espaces publics.
Key features
- Fonction rotative avec buses réglables
- Fonctionnement silencieux même avec des débits d’air importants
- Réglage et mesure avec le plénum d’équilibrage Halton Pop PDI
Principe de fonctionnement
Fig. 1. Principe de fonctionnement du Halton Jaz JMC
L’air est diffusé dans le local à travers les buses du panneau de façade. La double lèvre des buses permet un fonctionnement silencieux et un taux d’induction élevé.
La veine d’air du diffuseur peut être réglée en tournant les buses dans la direction souhaitée. Par défaut, chaque buse est orientée de façon radiale, ce qui entraîne une function rotative de la veine d’air. Une orientation de 1 à 4 directions est également possible grâce aux buses réglables
individuellement. L’orientation du flux d’air sortant n’a pas d’effet sur le niveau sonore, la perte de charge ni sur le débit aéraulique.
La différence de température maximale recommandée entre l’air soufflé et l’air ambiant du local est de 10 °C.
Principales données techniques
Caractéristique | Description |
Débit aéraulique | Débit aéraulique max. 153 l/s ou 550 m3/h, <35 dB |
Dimensions | 595 x 595 mm |
Poids | 4 – 4.4 kg |
Ajustement | Buses réglables individuellement |
Caractéristiques et options
Catégorie | Caractéristique (code de commande) |
Option (code de commande) |
Description |
Diffuseur | Diamètre de raccordement (D) |
125, 160, 200, 250 ou 315 | Cinq diamètres nominaux de raccordement. Les unités sont exprimées en millimètres. |
Taille de diffuseur (A) |
600 | 595 x 595 x 70 mm. Disponible avec tous les diamètres de raccordement. | |
Plénum d’équilibrage PDI (produit modulaire*) |
Modèle (M) | S | With supply airflow adjustment and measurement module MSM |
E | Avec module de réglage du débit d’extraction MEM | ||
N | Sans module de réglage du débit | ||
Dimensions | D | Diamètre de raccordement du plénum. Il peut être de la même taille ou d’une taille supérieure au raccordement du diffuseur. | |
E | Taille de raccordement du diffuseur. Doit être de la même taille que celle du diamètre de raccordement du diffuseur. | ||
Matériau insonorisant (AT) | P | Avec matériau insonorisant en polyester | |
W | Avec matériau insonorisant en laine minérale | ||
NA | Sans matériau insonorisant |
* Commandé séparément
Sélection rapide
Valeurs avec module de réglage (MSM) complètement ouvert.
Fig. 2. Sélection rapide en l/s
Fig. 3. Sélection rapide en m3/h
Structure et matériaux
Numéro | Composant | Description | Remarque |
1 | Panneau de façade | Acier avec peinture polyester, blanc (RAL 9003/30%) | Couleurs spéciales disponibles |
2 | Buses |
|
– |
3 | Ressorts du panneau de façade | Acier inoxydable | – |
4 | Joint d’étanchéité de la gaine | Polymère | – |
5 | Raccordement | Acier galvanisé | – |
6 | Caisson | Acier avec peinture polyester, blanc (RAL 9003/30%) | Couleurs spéciales disponibles |
Dimensions et poids
Fig.4. Dimensions du diffuseur Halton Jaz JMC
JMC | ØD [mm] | Nombre de buses | Poids [kg] |
125-600 | 124 | 19 | 4.4 |
160-600 | 159 | 37 | 4.3 |
200-600 | 199 | 37 | 4.3 |
250-600 | 249 | 61 | 4.1 |
315-600 | 314 | 61 | 4.0 |
Halton Jaz JMC avec plénum Halton Pop PDI
Fig. 5. Dimensions du Halton Jaz JMC avec plénum Halton Pop PDI, manchette de raccordement placée à l’extérieur
Fig. 6. Dimensions du Halton Jaz JMC avec plénum Halton Pop PDI, manchette de raccordement placée à l’intérieur
JMC | PDI | ØD [mm] |
ØD1 [mm] |
L [mm] |
W1 [mm] |
H [mm] |
L1 [mm] |
Poids [kg] |
125-600 | 100-125 | 99 | 127 | 308 | 282 | 172 | 168 | 4.7 |
125-125 | 124 | 127 | 308 | 282 | 172 | 168 | 4.8 | |
160-600 | 125-160 | 124 | 162 | 308 | 282 | 172 | 168 | 7.1 |
160-160 | 159 | 162 | 458 | 358 | 239 | 280 | 9.4 | |
200-600 | 160-200 | 159 | 202 | 458 | 358 | 239 | 280 | 8.9 |
200-200 | 199 | 202 | 458 | 358 | 239 | 280 | 9.0 | |
250-600 | 200-250 | 199 | 252 | 458 | 358 | 239 | 280 | 9.0 |
250-250 | 249 | 252 | 520 | 480 | 359 | 280 | 12.3 | |
315-600 | 250-315 | 249 | 317 | 520 | 480 | 359 | 280 | 12.2 |
315-315 | 314 | 317 | 520 | 480 | 359 | 280 | 12.4 |
Spécififications
Diffuseur carré à jet rotatif avec raccordement circulaire pour montage en faux-plafond, répondant aux exigences suivantes :
Structure
- Panneau de façade ouvrant et amovible pour permettre le nettoyage et l’entretien général.
- Ouverture du panneau sans outils.
- Effet rotatif avec raccordement circulaire.
- Buses réglables individuellement pour modifier l’orientation de la veine d’air en fonction des besoins.
- La conception de la buse à deux fentes assure un mélange efficace de l’air et un fonctionnement silencieux.
- Largeur de l’unité 595 mm, hauteur 70 mm.
- Diamètre de la gaine de ventilation 125, 160, 200, 250 ou 315 mm.
Matériaux
- Caisson et panneau de façade en acier.
- Caisson et panneau de façade blancs, revêtus de peinture RAL 9003, avec 30 % de brillance.
- Manchette de raccordement en acier galvanisé.
- Manchette de raccordement équipée d’un joint fixe.
Modèle avec plénum d’équilibrage
- Le diffuseur doit être raccordé à un plénum en acier galvanisé Halton Pop PDI.
- Le plénum est doté d’un joint intégré pour assurer l’étanchéité du raccordement.
- Le plénum est équipé d’un module de réglage amovible MSM pour le soufflage ou MEM pour l’extraction.
Emballage et identifification
- Le produit est protégé par un film plastique amovible.
- Le produit est emballé dans une boîte en carton.
- Le produit est identifié par des étiquettes apposées à la fois sur le produit et sur la boîte en carton.
Installation

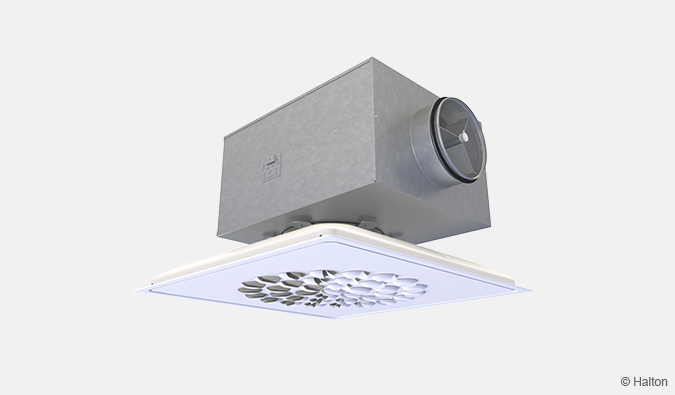

Fig. 7. Diffuseur Halton Jaz JMC raccordé à un plénum Halton Pop PDI
Le diffuseur est disponible en taille 595 × 595 mm pour une installation directe sur le plafond modulaire en T (600 × 600), au-dessus ou en-dessous des profilés supports.
Le diffuseur est généralement raccordé au plénum d’équilibrage Halton Pop PDI (voir Fig. 5). Il peut également être raccordé directement à la gaine au moyen de rivets ou de vis. Dans ce cas, la distance de sécurité minimale en amont du diffuseur après un T ou une courbe est égale à trois fois le diamètre de la gaine (3 x ØD).
Mise en service
Fig. 8.Réglage du débit de l’ensemble diffuseur et plénum.
Régulation de débit:
Le diffuseur lui-même ne dispose pas de réglage du débit d’air. Pour régler et mesurer le débit d’air primaire, le diffuseur doit être associé à un plénum d’équilibrage Halton Pop PDI équipé d’un module de mesure et de réglage du débit MSM. Dans le cas de l’extraction d’air, l’utilisation du module de réglage MEM est recommandée. Il n’est pas possible de mesurer le débit d’air à l’aide du module de réglage MEM.
Ouvrir la façade, faire passer les tubes et la tige de commande par le panneau de façade (voir Fig. 6). Remettre le panneau en place. Mesurer la différence de pression avec un manomètre. Le débit d’air correspondant est calculé selon la formule ci-dessous:
avec:
- qv = débit aéraulique [l/s] ou [m3/h]
- ∆pm = pression mesurée [Pa]
- k = facteur k donné en fonction du montage et du diamètre (voir le tableau ci-dessous)
Régler le débit aéraulique en tournant la tige de commande jusqu’à l’obtention de la valeur désirée (différence de pression).
Remettre les tubes et la tige de commande en place dans le plénum. La position du régulateur peut être bloquée à l’aide de la vis à tête moletée du module de réglage.
ØD (PDI) | Facteur k du module MSM, ouverture > 0, [l/s] | |
> 8D | Min. 3D | |
100 | 5.7 | 7.5 |
125 | 9.6 | 12.6 |
160 | 16.4 | 21.9 |
200 | 26.3 | 31.0 |
250 | 47.1 | 51.5 |
315 | 78.8 | – |
ØD (PDI) | Facteur k du module MSM, ouverture > 0, [m3/h] | |
> 8D | Min. 3D | |
100 | 20.6 | 27.0 |
125 | 34.4 | 45.4 |
160 | 59.0 | 78.8 |
200 | 94.8 | 111.6 |
250 | 169.5 | 185.4 |
315 | 283.6 | – |
Entretien
Ouvrir le panneau de façade du diffuseur et le laisser pivoter et pendre sur ses charnières. Au besoin, chaque buse s’enlève facilement en appuyant sur les deux ergots puis en exerçant une poussée à l’arrière pour faire sortir la buse.
Nettoyer le caisson du diffuseur, les buses et le panneau de façade avec un chiffon humide.
Les buses se remettent en place sur le panneau de façade par simple poussée. Après nettoyage, remettre le panneau en place.
Option plénum d’équilibrage
Retirer le module de mesure et de réglage en tirant sur l’axe sans forcer (ne pas tirer sur la tige de commande ni sur les tubes de mesure).
Essuyer les composants avec un chiffon humide, ne pas les plonger dans l’eau. Essuyer également la partie intérieure du plénum ; détacher le matériau insonorisant si nécessaire (fibre polyester uniquement).
Remonter le module en poussant sur la tige jusqu’à ce que le module arrive en butée.
Après nettoyage, remettre le panneau en place.
Code de commande
JMC/D-A, CO-ZT
Options principales | |
D = Diamètre de raccordement du diffuseur [mm] | 125, 160, 200, 250, 315 |
A = Taille de diffuseur [mm] | 600 |
Autres options et accessoires | |
C = Couleur | |
SW | Blanc de sécurité (RAL 9003) |
X | Couleur spéciale (RAL xxxx) |
ZT = Produit sur mesure | |
N | Non |
Y | Oui (ETO) |
SProduits modulaires et accessoires (commandés séparément) |
|
Halton Pop PDI | Plénum d’équilibrage |
Exemple de code de commande pour JMC
JMC-200-600; CO=SW, ZT=N
