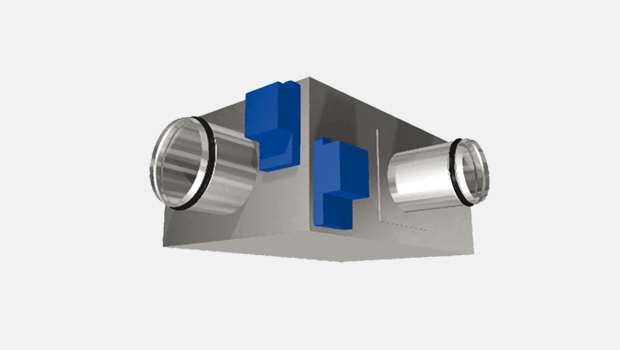

Halton HFD – Ilmavirran säätöyksikkö

Poistuu valikoimasta 1.10.2021
– ei korvaava tuotetta

Paineesta riippumaton toiminta. Sulkutoiminto mahdollinen. Soveltuu hyvin saneeraus-kohteisiin.

Ilmavirtasäädin kaksikanavajärjestelmiin muuttuvan ja vakioilmavirran säätötarpeisiin.
Paineesta riippumaton toiminta.

Esittely
Mitat
Materiaali
Toiminta
Tuotemallit
Äänenvaimentimet
Liitännät
Asennus
Käyttöönotto
Tekninen määrittely
Tilauskoodi
Downloads

Request a Quote

Esittely

Poistuu valikoimasta 1.10.2021
– ei korvaava tuotetta

Ilmavirtasäädin kaksikanavajärjestelmiin muuttuvan ja vakioilmavirran säätötarpeisiin.
Paineesta riippumaton toiminta.
Sinkitystä teräksestä valmistettu, eristetty rakenne.
Suljetussa asennossa säätöpelti on tiiviisti suljettu.
Kumitiivisteillä varustettu pyöreä kanavaliitäntä.
Ilmavirran ääriarvot asetettu tehtaalla (minimi- ja maksimivirtaus).

Tuotemallit ja lisävarusteet

Vaihtoehtona lisäeristeellä varustettu malli
Äänenvaimennin
Erilaisia kanavaliitäntävaihtoehtoja

Mitat

HFD/S (mm)

NS	L	L1	L2	W	W1	H	ØD	ØD1
125	720	600	285	486	330	225	125	100
160	720	600	285	486	330	260	160	125
200	720	600	333	611	435	300	200	160
250	720	600	403	641	435	350	250	200
315	1020	900	453	744	500	415	315	250
355	1020	900	525	829	585	455	355	250
400	1020	900	570	1021	715	500	400	315
500	1020	900	713	1296	950	600	500	355

HFD/B (mm)

NS	L	L1	L2	W	W1	H	ØD	ØD1
125	760	640	325	486	410	305	125	100
160	760	640	325	486	410	340	160	125
200	760	640	373	611	515	380	200	160
250	760	640	443	641	515	430	250	200
315	1060	940	453	784	580	495	315	250
355	1060	940	525	869	665	535	355	250
400	1060	940	570	1051	795	580	400	315
500	1060	940	713	1326	1030	680	500	355

Versio
S = Vakioeriste
B = Lisäeriste

Materiaali

Osa	Materiaali	Huom.
Kotelo	Sinkitty teräs	–
Äänenvaimennusmateriaali	Mineraalivilla	Suojaava pintakerros
Säätöpelti	Sinkitty teräs	–
Läppätiiviste	Neopreeni	Koot 100…315
Läppätiiviste	EPDM-kumi	Koot 400 ja 315
Lisävarusteiden väliset tiivisteet	PVC-kumi	–
Kanavatiiviste	EPDM-kumi	–
Mittauselin	Alumiini	–

Toiminta

Muuttuva ilmavirta

Kylmä- ja lämminilmakanavat liitetään sekoituslaatikkoon. Kylmäilmakanavaliitännän koko on sama kuin laitteen nimelliskoko, ja lämminilmakanavaliitäntä on yhtä kanavakokoa pienempi. Sekoituslaatikossa on kaksi sähköistä ilmavirran säätölaitetta.

Muuttuvan ilmavirran järjestelmässä lämpimän tuloilman kanavassa on ilmavirran mittauselin. Sekoituslaatikon lähtöilmaliitännän mittauslaite mittaa kokonaisilmavirran. Lähtöilman mittauksen perusteella sekoittunutta ilmavirtaa ohjataan siten, että se vastaa kokonaisilmavirran asetusarvoa sekoitussuhteesta ja kanavan paineen muutoksista riippumatta. Huonetermostaatin ohjaussignaali säätelee lämminilmakanavan ilmavirtaa ja sekoitussuhdetta, kuten oheisen kuvan säätöjaksossa esitetään. Ohjaussignaalit (lämmitys ja kokonaisvirtaus) voidaan saada erillisestä huonetermostaatista tai rakennusautomaatiojärjestelmän välityksellä.

Vakioilmavirta

Kylmä- ja lämminilmakanavat liitetään sekoituslaatikkoon, ja molemmat kanavaliitännät vastaavat laitteen nimelliskokoa. Sekoituslaatikossa on kaksi sähköistä ilmavirran säätölaitetta.

Vakioilmavirtajärjestelmässä molemmissa tulokanavaliitännöissä on ilmavirran mittauselimet. Rakennusautomaatiojärjestelmän signaalit (lämmitys ja jäähdytys) ohjaavat sekoitussuhdetta ja kokonaisilmavirtaa niin, että saavutetaan haluttu tuloilman lämpötila ja ilmavirta, kuten oheisen kuvan säätöjaksossa esitetään.

Tuotemallit

Halton HFD-ilmavirtasäätimestä on saatavana useita malleja. Läppätiiviste mahdollistaa tiiviin sulkeutumisen ja ulkopuolinen eristys vaimentaa huonetilaan kuuluvan melun.

Malli	Ominaisuus	Huom.
HFD/S	Tuloilma	Vakiovaimennus: 25 mm
HFD/B	Tuloilma, lisävaimennus	Vaimennus: 65 mm

Ohjausyksiköt (CU)

EE = NMV-D3-MP
ED = VRD2+NM24A-V
EG = GLB181.1E/3

Ilmavirran säätölaitteissa EE ja ED on dynaaminen paine-eron tunnistin, jonka tunnistinosan läpi kulkee heikko ilmavirta. Siksi nämä säätölaitteet eivät sovellu runsaasti epäpuhtauksia sisältäviin ympäristöihin. EG-säätölaitteessa on kalvoon perustuva painetunnistin, jonka läpi ei virtaa ilmaa.

ED-säätölaitteessa on kaksi potentiometriä minimi- ja maksimi-ilmavirran asetusarvojen säätöä varten (säätöalueet: minimi = 0…80 % ja maksimi = 30…100 %).

Äänenvaimentimet

Äänenvaimentimia on saatavana 600 tai 900 mm:n pituisina ja varustettuina mineraalivillaeristeellä.

Ulkoisen eristeen paksuus on Halton HFD-ilmavirtasäätimen mallin mukaisesti 25 mm tai 65 mm.

Äänenvaimentimen pituus:

- 600 mm kanavakokoihin 100…250 mm.
- 900 mm kanavakokoihin 315…500 mm.

SA = Lamellilla varustettu äänenvaimennin
SX = Äänenvaimennin ilman lamellia

SA/SX-HFD/S, vaimennusmateriaalin paksuus 25 mm

NS	L	H	W	B	kg
100	600	225	330	160	10.0
125	600	225	330	160	10.0
160	600	260	330	120	10.0
200	600	300	435	160	11.5
250	600	350	435	120	11.0
315	900	415	500	120	18.0
355	900	455	585	2×120	27.0
400	900	500	715	2×120	33.0
500	900	600	950	3×120	53.5

SA/SX-HFD/B, vaimennusmateriaalin paksuus 65 mm

NS	L	H	W	B	kg
100	600	305	410	160	14.0
125	600	305	410	160	14.0
160	600	340	410	120	15.0
200	600	380	515	160	16.5
250	600	430	515	120	16.0
315	900	495	580	120	21.0
355	900	535	665	2×120	32,0
400	900	580	795	2×120	42,0
500	900	680	1030	3×120	63,5

Liitännät

Halton HFD-ilmavirtasäätimessä on kahdeksan (8) erilaista lähtöliitäntämahdollisuutta kaksikanavajärjestelmiä varten.

Vakioilmavirtajärjestelmiä varten on käytettävissä seitsemän (7) lähtöliitäntävaihtoehtoa:

- F1: Tässä liitäntävaihtoehdossa liitetään pyöreä kanava suoraan HFR-yksikköön ilman äänenvaimennusta. Jos äänenvaimennusta käytetään, valitse FC-liitäntä, jotta ilma sekoittuu tehokkaasti äänenvaimentimen jälkeen.
- FB, FC, FG, FJ ja FN: Yhden tai usean kanavan liittäminen HFD-yksikköön. Näitä kaikkia voi käyttää myös äänenvaimennuksen kanssa.
- FI: Tällä mallilla liitetään HFD-yksikkö suoraan hajottimeen.

Muuttuvan ilmavirran järjestelmissä käytetään lähtökanavan liitäntämallia FT.

FT-liitäntäosassa on tilavuusvirran mittauselin.

e = vaimennusmateriaalin paksuus [mm]

HFD	e = 25		e = 65		F1		FB		FC		FG
NS	H	W	H	W	1 x D	L1	2 x D	L1	1 x D	L1	1 x D	L1
100	225	330	305	410	125	65	125	225	125	200	160	260
125	225	330	305	410	160	65	125	225	160	200	160	260
160	260	330	340	410	200	65	160	260	200	200	200	300
200	300	435	380	515	250	65	200	300	250	200	250	350
250	350	435	430	515	315	65	250	350	315	200	315	415
315	415	500	495	580	355	65	315	415	355	200	355	455
355	455	585	535	665	400	80	355	455	400	200	400	500
400	500	715	580	795	450	80	400	500	450	200	450	660
500	600	950	680	1030	500	80	500	660	500	300	500	660

HFD	e = 25		e = 65		FI		FJ		FN		FT
NS	H	W	H	W	1 x D	L1	3 x D	L1	4 x D	L1	D	L
100	225	330	305	410	<=160	260	100	350	100	350	–	–
125	225	330	305	410	<=200	260	100	350	100	350	125	395
160	260	330	340	410	<=250	300	125	400	125	400	160	425
200	300	435	380	515	<=315	350	160	470	160	470	200	425
250	350	435	430	515	<=355	415	200	550	200	550	250	425
315	415	500	495	580	<=400	455	250	650	250	650	315	425
355	455	585	535	665	<=400	500	315	780	315	780	355	465
400	500	715	580	795	<=500	660	355	860	355	860	400	465
500	600	950	680	1030	<=500	660	400	950	400	950	500	465

Asennus

Suojaetäisyydet

Ilmavirtasäätimen asennuksessa on otettava huomioon tarvittavat vähimmäisetäisyydet (katso kuva).

Johdotukset

Johdotuksen kytkennöissä on noudatettava paikallisia määräyksiä, ja työn saa tehdä vain valtuutettu ammattilainen.

Kaikkien ohjausvaihtoehtojen virransyötössä on käytettävä suojaerotusmuuntajaa.

HFD; CU=EE (NMV-D2-MP) – muuttuva ilmavirtasäädin

Koodi selitys

Halton              Haltonin toimittama komponentti
3 rd party         3. osapuolen toimittama komponentti
1 ( ^ )               24 VAC nollajohdin
2 (~) 2             4 VAC vaihejohdin
3 (w)                0…10 VDC ilmavirran asetusarvon tulosignaali
5 (U5)              0…10 VDC ilmavirran takaisinsyötön lähtösignaali
RC                   Huonetermostaatti
PLC                 Rakennusautomaatiojärjestelmä
C (AO)            Ilmavirran asetusarvo, laitteen kokonaisilmavirta
H(AO)              Ilmavirran asetusarvo, lämmitysF (AI) Todellisen ilmavirran takaisinsyötön signaali

HFD; CU=EE (NMV-D2-MP) – vakioilmavirtasäädin

Koodi selitys

Halton              Haltonin toimittama komponentti
3 rd party         3. osapuolen toimittama komponentti
1 ( ^ )               24 VAC nolla johdin
2 (~)                24 VAC vaihejohdin
3 (w)               0…10 VDC ilmavirran asetusarvon tulosignaali
5 (U5)              0…10 VDC ilmavirran takaisinsyötön lähtösignaali
RC                  Huonetermostaatti
PLC                Rakennusautomaatiojärjestelmä
C (AO)            Ilmavirran asetusarvon ohjaussignaali
F (AI)              Todellisen ilmavirran takaisinsyötön signaali

Käyttöönotto

Ilmavirran säätö

Seuraavassa taulukossa on esitetty Halton HFD-säätimen nimelliset ilmavirrat.

NS	qv_nominaali
100	73 l/s 263 m 3 /h
125	121 l/s 436 m 3 /h
160	208 l/s 749 m 3 /h
200	336 l/s 1210 m 3 /h
250	539 l/s 1940 m 3 /h
315	874 l/s 3145 m 3 /h
355	1120 l/s 4031 m 3 /h
400	1433 l/s 5159 m 3 /h
500	2267 l/s 8161 m 3 /h

Todellinen mitattu ilman tilavuusvirta (qv) voidaan määrittää säätölaitteen takaisinsyöttösignaalin (U tai U5) ja ilmavirtasäätimen nimellisen ilmavirran (qv_nom) perusteella.

Signaali	Kaava	Säätölaitteen tyyppi ja tila	Liittimet Maajohto	Liittimet Signaali
0…10 VDC	qv = qv_nom * U/10	HFD;CU=EE (NMV-D2-MP), tila 0…10 V HFD;CU=EG (GLB181.1E/3)	1 ( ^ ) 2(G0)	5 (U5) 9 (U)
2…10 VDC	qv = qv_nom * (U-2)/8	HFD;CU=EE (NMV-D2-MP), tila 2…10 V HFD;CU=ED (VRD2+NM24A-V)	1 ( ^ ) 1 ( ^ )	5 (U5) 5 (U5)

Todellinen ilman tilavuusvirta esitetään seuraavissa kuvissa:

Todellinen ilman tilavuusvirta voidaan laskea mitatun paine-eron ja käytettävän mittauslaitteen k-kertoimen funktiona. Oikea k-kerroin on mainittu laitteen mukana toimitetuissa asiakirjoissa.

qv Todellinen ilmavirta [l/s]

k Laitteen k-kertoimen arvo

dP_m Mittausputken paine-ero [Pa]

Ilmavirran säätölaitteissa EE ja ED on dynaaminen paine-eron tunnistin, jonka läpi kulkee heikko ilmavirta. Siksi käsikäyttöistä manometriä ei voi kytkeä rinnakkain ilmavirran säätölaitteen kanssa paine-eron mittausta varten. Jos käytetään manometriä, säätölaitteen käyttöjännite on kytkettävä pois päältä, ettei säätöpelti liiku ilmavirran paine-eron mittauksen aikana. Huomaa, että kanavan paine voi vaihdella mittauksen aikana.

EG-säätölaitteessa on staattinen kalvopainetunnistin automaattisella nollapisteen kalibroinnilla. Säätölaitteen paine-erotunnistimen läpi ei virtaa ilmaa. Siitä syystä käsikäyttöinen paine-eron manometri voidaan kytkeä rinnakkain ilmavirran säätölaitteen kanssa (esimerkiksi T-haaraputkilla) ja molemmat mittaustoiminnot voivat toimia rinnakkain jatkuvalla ohjauksella.

Tekninen määrittely

Kaksikanavasekoituslaite on sinkittyä terästä, ja tilavuusvirran mittauselimet ovat alumiinia.
Kanavaliitännät D = 100…500 mm on varustettu ilmatiiviillä neopreenitiivisteillä tai EPDM-kumitiivisteillä. Säätöpellit on varustettu kumitiivisteillä.

Kaksikanavalaitteessa on tilavuusvirran mittauselimet, virtaussäätimet ja pellin toimilaitteet. Ilmavirran ääriarvot on kalibroitu valmiiksi tehtaalla.

Kotelossa on ääntä vaimentavana materiaalina 25 mm:n kerros mineraalivillaa, joka estää ilmaäänen leviämisen kanavaan ja säteilyäänen pääsemisen säätöpellin kotelon läpi. Tarvittaessa malli voidaan äänieristää tehokkaammin, jolloin vakiovaippaan lisätään 40 mm paksuinen lisäeristyskerros ja sinkitystä teräksestä valmistettu suojus.

Kaksikanavalaite on varustettu äänenvaimennuksella huoneen äänitason pitämiseksi vaaditulla tasolla. Äänenvaimennin voidaan haluttaessa varustaa keskilamellilla.

Tilauskoodi

HFD/S-D

S = Malli
S Vakiovaimennus
B Lisävaimennus

D = Liitännän koko (mm)
125, 160, 200, 250, 315, 355, 400, 500

Muut ominaisuudet ja lisävarusteet

CU = Säätöyksikkö
EE    NMV-D2-MP (Belimo)
ED      VRD2+NM24A-V (Belimo)
EG     GLB181.1E/3 (Siemens)

HT = Kanavaliitäntäosan tyyppi
F1       CAV: Kanavaliitäntälaatikko | 1 suora liitäntä
FB      CAV: Kanavaliitäntälaatikko | 2 sivuliitäntää
FC      CAV: Kanavaliitäntälaatikko | 1 takaliitäntä
FG       CAV: Kanavaliitäntälaatikko | 1 sivuliitäntä
FI        CAV: Kanavaliitäntälaatikko | 1 sivuliitäntä (hajotin)
FJ CAV: Kanavaliitäntälaatikko | 3 sivuliitäntää
FN CAV: Kanavaliitäntälaatikko | 4 sivuliitäntää
FT      VAV: Kanavaliitäntälaatikko mittausputkella | 1 suora li

ZT = Räätälöity tuote
N Ei
Y Kyllä (ETO)

Koodiesimerkki

HFD/S-125, CU=EE, SA=NA, HT=F1,ZT=N

Downloads

Private: Halton HFD – Airflow management damper

Data

en
Halton HFD – Ilmavirran säätöyksikkö

Data

fi
Halton HFD – Boîte de détente et de mélange

Data

fr
Halton HFD – Luftflödesspjäll

Data

se

"*" indicates required fields

Etunimi*

Sukunimi*

Company*

Puhelinnumero*

Email*

State

City

Country*

This field is hidden when viewing the form

Country - OLD*

Subject

Message

Marketing Communications Consent

Yes! I would like to receive marketing communications via email from Halton

Attach a file

Max. file size: 128 MB.

Comments

This field is for validation purposes and should be left unchanged.

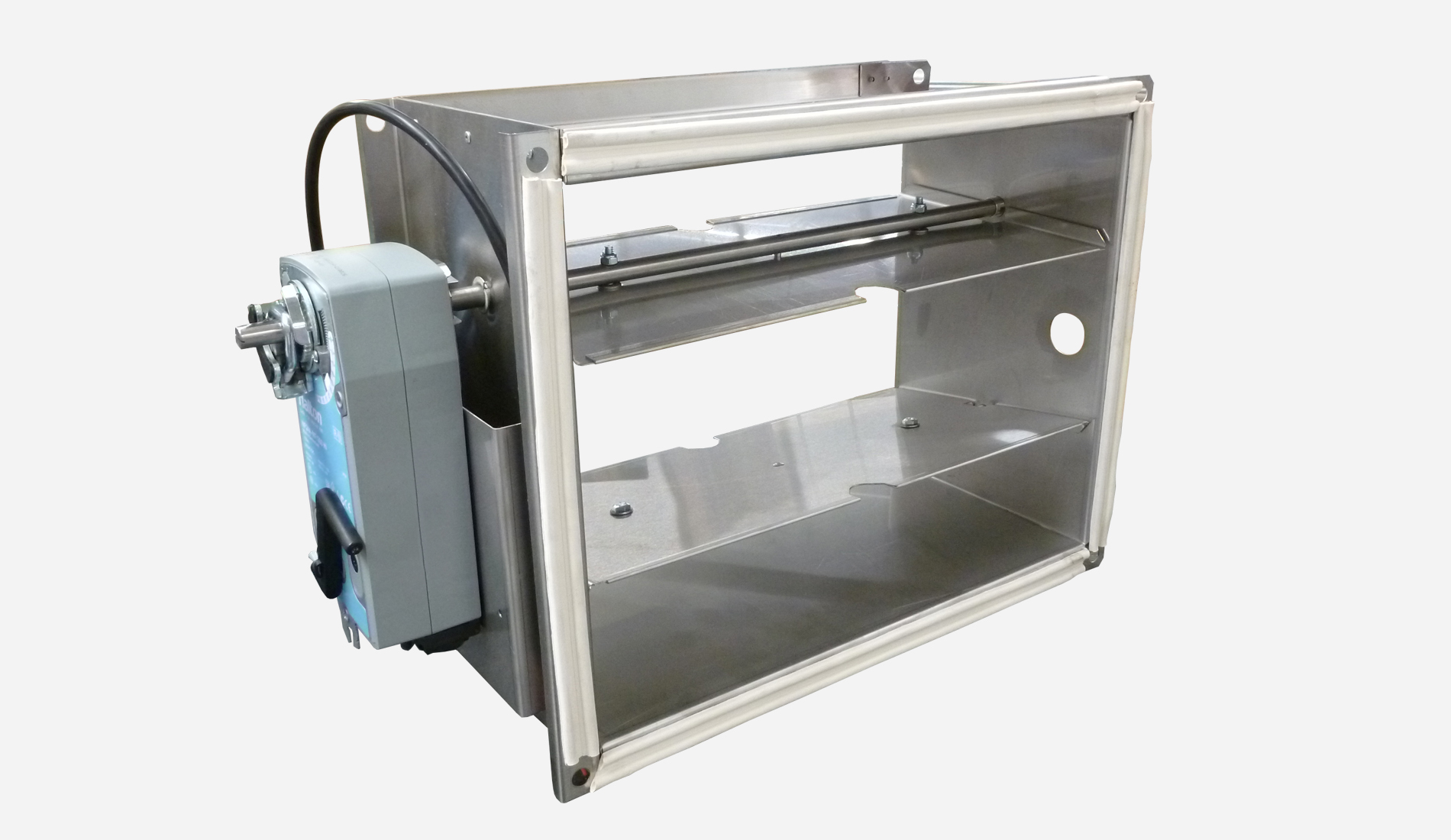

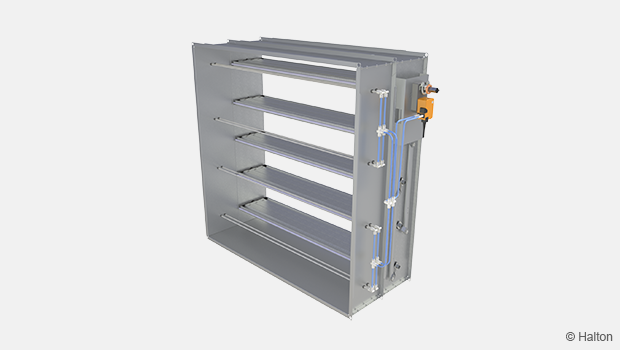

ABD – Automaattinen säätöpelti (CE)

product

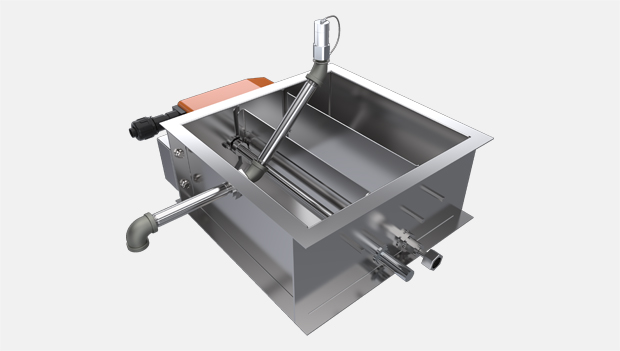

ABD – Automaattinen tasapainotuspelti

product

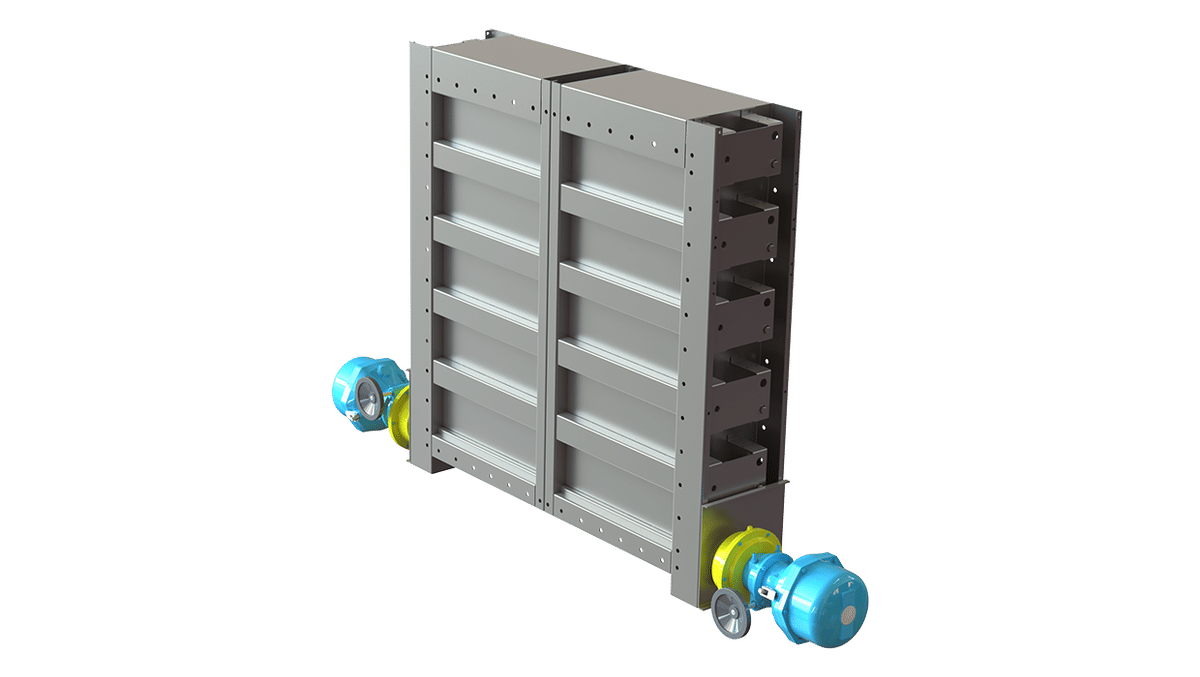

CID -01 – Täysin tiivis eristyspelti
