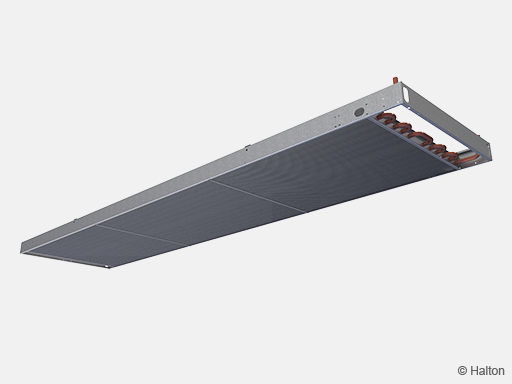

CPT Passive beam for spaces with high cooling loads
Passive chilled beam to above open grid or perforated ceiling installation that is ideal for high spaces.
Overview
- Ceiling-mounted passive chilled beam
- Installation above an open grid or perforated ceiling
- Quiet operation
- No moving parts
- Well suited for spaces with high cooling loads, low humidity load and low ventilation requirements
- Ideal for a wide range of buildings where high quality environmental conditions and individual room control are required
- Typical applications: offices, conference rooms and retail facilities
- three different heights of the units to meet cooling capacity requirements
Halton is specialised for customized products to meet special demands in projects. Possibilities for special sizes and different kind of integrations.
Specification
Output/capacity 90 – 550 W/m
Length 1000, +100, .., 5000 mm
Width 315, 450 and 585 mm
The heat exchanger is constructed from aluminium fins and copper pipes with a nominal outside diameter of 15 mm.
The maximum chilled water pipe work operating pressure is 1.0 MPa. All joints are fully soldered and factory pressure tested.
Einführung
CPT
Passiver Kühlbalken
- Passiver Kühlbalken zur Deckenmontage
- Montage über offenen Gitter- oder perforierten Decken
- Geräuscharmer Betrieb
- Keine beweglichen Teile
- Gut geeignet für Räume mit hohem Kühlbedarf, geringer latenter Kältelast und geringem Lüftungsbedarf
- Ideal für verschiedenste Gebäudeanwendungen, in denen optimales Raumklima und individuelle Steuerung wichtig sind
- Typische Anwendungen: Büros, Konferenzräume und Geschäftslokale
- Verfügbar in drei unterschiedlichen Höhen und Kühlleistungen
Halton ist darauf spezialisiert, maßgeschneiderte Produkte für Sonderanforderungen zu liefern. Es können Sondergrößen und Modelle für unterschiedliche Einbausituationen geliefert werden.
Abmessungen und gewicht
Abmessungen und gewicht
Halton CPT
WD = Position des Rohranschlusses
S Vorderes Ende
U Oberseite
| W | H | w | L | l (ohne Ventile) | l (mit Ventile) |
| 315 | 100 | 136 | 1200-5000 | L-200 | L-300 |
| 450 | 100 | 204 | 1200-5000 | L-200 | L-300 |
| 585 | 100 | 271 | 1200-5000 | L-200 | L-300 |
| 315 | 200 | 136 | 1200-5000 | L-200 | L-300 |
| 450 | 200 | 204 | 1200-5000 | L-200 | L-300 |
| 585 | 200 | 271 | 1200-5000 | L-200 | L-300 |
| 315 | 300 | 136 | 1200-5000 | L-200 | L-300 |
| 450 | 300 | 204 | 1200-5000 | L-200 | L-300 |
| 585 | 300 | 271 | 1200-5000 | L-200 | L-300 |
Bei einem Wärmetauscher mit einem Kreislauf beträgt der Rohranschlussdurchmesser ØD 15 mm, bei Modellen mit zwei Kreisläufen 22 mm.
Extras: Werkseitig eingebautes Ventil
Gewicht kg/m (inkl. Wasser)
| Breite (mm) | Höhe (100-300) |
| 315 | 8,3 (8,5) |
| 450 | 10.8 (11.9) |
| 585 | 12.7 (14.1) |
Due to fabric skirts the weight difference between different heights is not remarcable.
Material
MATERIAL UND VERARBEITUNG
| BAUTEIL | MATERIAL | HINWEIS |
| Seitenverkleidung | Feuerbeständiges Textilmaterial | Erfüllt PES FR |
| WT-Material | Cu/Alu |
Leistenstoff = feuerbeständiges Polyester
Zubehör
PRODUKTOPTIONEN & ZUBEHÖR
- Rohranschlüsse am Ende (WD=S)
- Rohranschlüsse oben (WD=U)
- Werkseitig eingebautes Regelventil
- Leisten, schwarzes Textil (SK=100, 200 oder 300)
Weiteres Zubehör kann über den Kundendienst von Halton bestellt werden.
Funktion
Montage
MONTAGE
Der CPT-Kühlbalken wird über einer offenen Gitter- oder einer perforierten Decke montiert.
Um eine effektive Konvektion zu gewährleisten, muss bei freier Montage der Mindestabstand zur Decke einem Viertel der Balkenbreite entsprechen. Bei trennwandnaher Montage gilt: Mindestabstand = 0,5 x Balkenbreite.
Jeder Kühlbalken wird mit Spreizdübeln und Gewindestangen an der Decke befestigt (nicht im Lieferumfang enthalten). Vier Montagehalter werden im Abstand von einem Fünftel der Balkenlänge (L/5) vom Ende des Balkens montiert. Bei Balkenlängen von 3500 mm sind sechs Montagehalter erforderlich.
Die exakte Position der Halter wird durch die Positionen der Gewindestangen ermittelt.
Der Kühlbalken lässt sich horizontal und vertikal einfach einstellen. Die Montagehalter sind im Lieferumfang enthalten.
Bauseits sind Montagematerial wie Gewindestangen und Spreizdübel bereitzustellen.
Abstand zwischen den Gewindestangen
Abstand zur Decke
D = Abstand; bis zu 1 x W
Einstellung
EINSTELLUNG
Die Inbetriebnahme des Kühlbalkensystems erfolgt nach folgenden Standardverfahren:
- Füllung und Spülung der Hauptrohrleitungen
- Füllung und Entlüftung der Kühlwasserkreisläufe
- Einstellung des Sollwerts der Wassertemperatur
- Einstellung der Wasserdurchflussgeschwindigkeit in allen Hauptrohrleitungen mittels Regelventilen
- Einstellung der Wassermengen in allen Kühlbalken gemäß der korrekten Werte
Wartung
WARTUNG
Der CPT-Kühlbalken bedarf nur geringer Wartung. Nach Bedarf werden die Wärmetauscher alle drei bis fünf Jahre gereinigt, abhängig von den Raumverhältnissen und der Luftqualität. Die Wärmetauscher können mit einem Staubsauger gereinigt werden.
