Halton AGC – 排风格栅

概览

• 效通风面积大，气流速率高，压降最小
• 可拆卸格栅便于清洁格栅和管道系统
• 弹簧夹固定

产品型号和附件

• 不带框架的型号
• 气流调节风闸
• 带测量和调节功能的静压箱选项
• 安装框架
• 隔热材料

尺寸

带流量控制风闸的外径总深度为 32 mm + 45 mm。
AGC 格栅的有效通风面积为 92%。

Halton AGC/S 型号

正常尺寸位 595 x 595 mm 和 1195 x 1195 mm.

特殊尺寸

除这些标准尺寸外，还可专门订购其他尺寸。最大尺寸为 1200×670 mm（长x高）

材料

外框的斜角经过焊接，几乎看不到接缝。

附件

滤网替代选择

Halton AGC 和 Halton AGC/S 两种型号均可配备以下不同类型的滤网。

功能

空气通过格栅排出空间。

墙壁或天花板安装

安装

带安装框架时，安装孔的尺寸为 LxH；不带安装框架时，安装孔的尺寸为 (L-5)x(H-5)。

格栅通过安装框架或浩盾 PRL 平衡静压箱或浩盾 BDR 静压箱直接与管道连接。

浩盾 PRL 不适合所有尺寸的 AGC。

安装框, IF/AGC            静压箱, BDR                    平衡静压箱, PRL

紧固选项

标准夹子(CL)

标准格栅配有固定夹。
夹子紧固与安装框架（IF）或平衡静压箱（Halton PRL 和 Halton BDR）一起使用

隐藏式螺钉 (CC)

当格栅与安装框架 (IF) 或浩盾 BDR 静压箱一起安装时，可采用隐藏式螺丝固定。

在这种情况下，工厂会在 浩盾 BDR 上为每个隐藏式螺钉开小孔。
浩盾 PRL 静压箱无法采用隐藏式螺钉固定。
对于天花板安装，建议采用隐藏式螺钉固定。

可见螺钉 (SF)

天花板安装时，建议使用可见螺钉固定。斜头螺钉（4.2×25）随格栅一起提供。

调节

为了调节和测量气流速率，建议将散流器连接到配备有 MEM 模块的 Halton BDR 或 Halton PRL 平衡静压箱上。

只有当格栅连接到 Halton BDR 或 Halton PRL 静压箱时，才能调节和测量气流速率。

通过测量 Halton PRL 或 Halton BDR 平衡静压箱上的测量支管与室内空气之间的压差来确定排气量。相应的气流率通过以下公式计算得出：

转动 MEM 的控制轴调节气流速度

不同安全距离安装的 k 系数
(D = 管道直径)

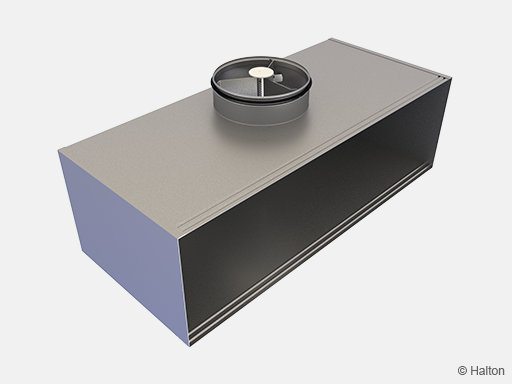

Halton BDR

气流调节风闸 (OD/AGC)

用螺丝刀转动格栅后面的风闸叶片即可调节气流速度。测量在安装格栅时进行。

保养

将格栅从框架处轻轻拉出，取下格栅。必要时使用螺丝刀。
用湿布擦拭部件。
将格栅推回原位，直到弹簧锁紧（或拧紧隐藏式螺丝）。

选项：
带平衡静压箱Halton PRL + MEM 的安装 或 Halton BDR + MEM

轻轻拉动轴（而不是控制轴），卸下测量和调整模块。
用湿布擦拭部件，而不是浸泡在水中。
重新装配测量和调整模块，将轴推入到位，直到模块与挡块相接。
将格栅推回原位，使弹簧锁定。

规格

浩盾 AGC 排气格栅具有较大的有效通风面积。即使排气速率很高，压力损失也会保持在最低水平。
格栅有一个 25 mm宽的扁平框架和一个内芯，经阳极氧化处理或涂成白色（RAL 9003）。
外框的接缝几乎看不见。

选项 1

格栅通过使用矿棉作为消音材料的静压箱连接到管道系统

选项 2

格栅通过平衡管连接到管道系统，平衡管由聚酯纤维制成的消音材料组成，表面可清洗。
静压箱包括一个气流测量和调节装置。

排气格栅可打开，以便触及平衡静压箱内的测量和调节模块。

订购代码

AGC/S-L-H; FS-ME-FI-CO-ZT

S = Model
N    Standard
S    Without frame (AGC/SC)

L = Length (mm)
200, +1,.., 1200

H = Height (mm)
100, +1,.., 670

Other options and accessories

FS = Fastening
CL        Clips
SF        Screw
CC       Concealed screw
NA       Not assigned

ME = Mesh
A         Standard mesh (13x13x13 mm)
B         Special mesh (15x15x13 mm)
C         Special mesh 45° (13x13x13 mm)

FI   = Finishing
AN       Anodised
PN       Painted

CO = Colour
SW     Signal white (RAL 9003)
X         Special colour (RAL xxxx)
N         No painting

ZT  = Tailored product
N        No
Y        Yes (ETO)

Sub products

BDR      Balancing plenum
PRL       Balancing plenum
IF          Installation frame (Grilles)
OD        Opposed blade damper (Grilles)

Code example

AGC/N-200-100, FS=CL,ME=A,FI=AN,CO=N, ZT=N
