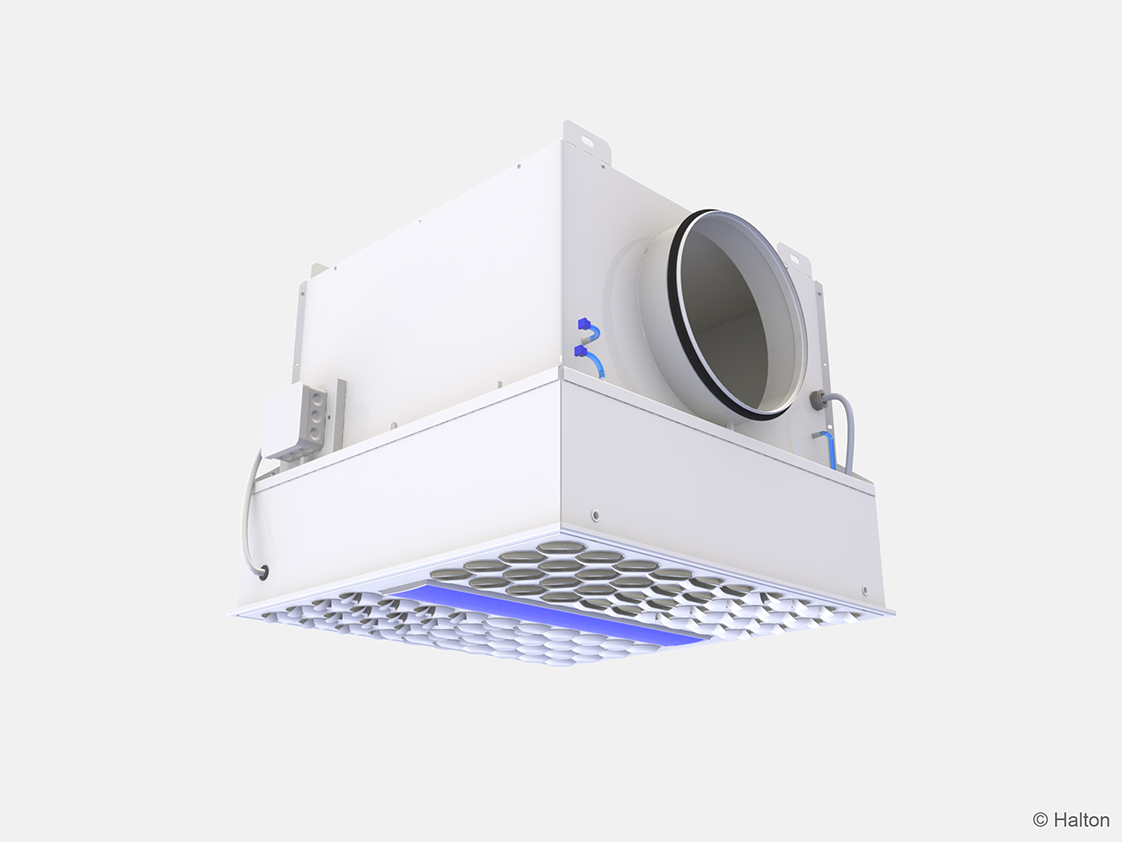

Halton Vita VHR – HEPA-spridare med desinfektion med blått ljus

Översikt

Halton Vita VHR är en HEPA-spridare med inbyggda desinfektionsenheter för utrymmen som kräver en hög renhetsnivå. Inbyggd teknik använder blått ljus som en kemikaliefri desinfektionsmetod på ytorna för att säkerställa en säkrare arbetsmiljö. Desinfektionsenheter inkluderar också vita LED-lampor för allmän belysning.

Användningsområden

• Utrymmen som kräver en hög renhetsnivå, t.ex:
  • Renrum på sjukhus och laboratorier
  • Industriella renrum

Huvudfunktioner

• Lämplig för tillufts- och frånluftsventilation.
• Tilluft genom justerbara dysor eller en perforerad frontplåt.
• Installeras i undertak eller mot en vägg.
• Desinfektionssystem som använder blått ljus för bättre rumshygien.
  • Optimerad ytstrålning och desinfektion p.g.a. inbyggda blå LED-lampor.
  • Vita LED-lampor med hög kvalitet för allmän belysning.
  • Inbyggda enheter lämnar mer ledigt utrymme i undertaket för andra installationer.
  • Snabbare installationstid eftersom enheterna levereras monteringsfärdiga.
• Två alternativa produktmodeller finns tillgängliga beroende på vilket belysningsstyrningssystem som används (DALI och Till/Från). Valet av produktmodell måste göras senast när produkten beställs.
• Antibakteriell pulverfärg av epoxipolyester förhindrar tillväxt av mikrobakterier.
• Används med HEPA-filter med standardluftflöde och högt luftflöde (klass E10, H13 och H14).
• Testsonder mäter filtrets tryckförlust och partikelkoncentrationen innan filtret. Differenstrycksgivare (tillbehör).

Driftprincip

Luftflöde

Halton Vita VHR Spridaren kan användas för både tilluft och frånluft.

Spridaren levererar tilluft i utrymmet genom justerbara dysor. Dysorna kan justeras i intervall om 15 grader, vilket gör det möjligt att skapa det önskade luftflödesmönstret.

Fig.2. Halton Vita VHR: Tilluft

Frånluft töms genom den perforerade frontplåten innan den flödar in i kanalsystemet.

Fig.3. Halton Vita VHR: Frånluft

Desinfektionssystem med blått ljus

Desinfektionsenheter är inbyggda i produkten. Varje enhet har lysdioder för blått ljus och vitt ljus. Lysdioder för blått ljus används för desinfektion av ytor och lysdioder för vitt ljus används för allmän belysning.

Blått ljus kan förstöra mikrober eftersom det kan ge energi till naturligt ljuskänsliga sammansättningar som finns i alla bakterie-, jäst- och mögelceller. När dessa sammansättningar exponeras för högintensivt blått ljus påbörjas en naturlig kemiskt reaktion som skapar fria syreradikaler inuti cellerna. Dessa fria radikaler är mycket reaktiva molekyler som börjar förstöra cellerna från insidan genom att skada deras inre strukturer. Mikroberna förstörs om denna reaktion fortsätter tillräckligt länge.

Den integrerade designen av desinfektionsenheterna ger optimerad desinfektion i hela operationssalen med särskild tonvikt på det kritiska operationsområdet. Tillsammans med den normala, dagliga rengöringen av operationssalar gör blåljusdesinfektion det enklare att hålla  operationssalens ytor rena och säkra.

Fördelar:

• Säkrare arbetsmiljö
  • Blått ljus förstör mikrober på ytor.
  • Färre mikrober i utrymmet.
  • Blått ljus orsakar inte antimikrobiell resistens.
• Desinfektionsljus inbyggt i produkten
  • Mer utrymme för andra installationer i undertaket.
  • Snabbare installationstid eftersom enheterna levereras monteringsfärdiga.
• Fullständigt automatiskt system
  • Desinfektionssystem med blått ljus kan konfigureras så att det aktiveras automatiskt när inga personer finns i rummet.
  • Säkerställer desinfektion och sparar personalens tid.

Laboratorietester har utförts på ett ackrediterat laboratorium för att testa desinfektionssystemet med blått ljus. Resultaten visar att desinfektion med blåljusfotoner leder till relevanta minskningar av mängden bakterier. I kombination med ett fotokatalytiskt överdrag kan relevanta minskningar uppnås redan innan 30 minuter har gått.

Fig. 4. Minskning av bakterier med desinfektionssystem med blått ljus (LED Taylor Oy)

Inbyggd allmän rumsbelysning

Desinfektionsenheter med blått ljus har även inbyggda lysdioder för vitt ljus, som möjliggör allmän rumsbelysning med hög kvalitet. Detta ger också ytterligare besparingar på ljusinstallationer och lämnar takutrymmet fritt för andra installationer.

Viktiga tekniska data

Funktioner och alternativ

Fig.5. Halton Vita VHR-spridare med Halton HDP-PE differenstryckgivare

• Information om tryckgivaren finns i avsnittet Tillbehör.
• Information om beställningskoder finns i avsnittet Beställningskod.
• Information om filter finns i avsnittet Filter.
  Obs! Filter måste beställas separat.

Konstruktion och material

Fig.6. Strukturen för Halton Vita VHR

Dimensioner och vikt

Halton Vita VHR 600×600 mm

Fig.7. Halton Vita VHR 600×600 med övre cirkulär kanalanslutning

Fig.8. Halton Vita VHR 600×600 med cirkulär kanalanslutning åt sidan.

Fig.9. Halton Vita VHR 600×600 med rektangulär kanalanslutning åt sidan.

 Halton Vita VHR 1200×600 mm

Fig.10. Halton Vita VHR 1200×600 med övre cirkulär kanalanslutning.

Fig.11. Halton Vita VHR 1200×600 med cirkulär kanalanslutning åt sidan.

Fig. 12. Halton Vita VHR 1200×600 med rektangulär kanalanslutning åt sidan.

Specifikation

• En HEPA-spridare för utrymmen som kräver en hög renhetsnivå.
• Radiell, virvel eller lågturbulent luftflödesmönster.
• Lämplig för tillufts- och frånluftsventilation.
• Installeras i undertak eller på en vägg.

Struktur

• Enhetens storlek 600×600 mm eller 1200×600 mm.
• Tilluft genom justerbara dysor eller en perforerad frontplåt.
• Låsbara dysor ser till att dysornas inställning inte ändras vid rengöring.
• En slät intern yta som är enkel att rengöra.
• Enkelt att byta filter genom frontplåten.
• En testsond mäter partikelkoncentrationen innan filtret.
• En testsond mäter tryckförlust i filtret.
• Differenstrycksgivare som indikerar tryckförlust i filtret.
• Desinfektionsenhet med blått ljus och vita LED-lampor. Blått ljus används för desinfektion, vitt ljus används för allmän belysning.
• Används med ett HEPA-filter med en aluminiumram och PUR-packning enligt EN 1822, inklusive ett individuellt testcertifikat.

Material

• Hölje och frontplåt tillverkade av galvaniserat stål.
• Antibakteriell pulverfärg av epoxipolyester förhindrar tillväxt av mikrobakterier.
• Dysor tillverkade av plast (polyacetal)

Förpackning och identifikation

• Produktens synliga yta är skyddas med ett borttagbart plastlager. Kanalanslutningen förblir förseglad under transport.
• Produkten levereras på en träpall.
• Produkten identifieras av ett serienummer som står tryckt på etiketter på både produkten och förpackningen.

Installation

Spridaren ansluts till kanalen med skruvar eller nitar. Kanalanslutningsstosen är utrustad med en kanaltätning. Spridaren kan installeras på följande sätt:

• Monteras i undertak (hängs från taket med hjälp av M6-gängstänger och fästbeslag)
• Mot en vägg

Obs! Var försiktig att inte borra några hål i höljet när enheten installeras. Ofiltrerad luft kan läcka ut om höljet skadas.

Fabriken installerar interna kablar i desinfektionsenheter. Externa kablar ansluts till anläggningens kopplingsdosa.

Enheten ska rengöras på insidan innan filtret installeras.

Genomför filtertest efter monteringen.

Driftsättning

Dysorna är förinställda i fyra riktningar på fabriken.

Vid behov kan dysorna justeras manuellt på plats för att skapa det önskade luftflödesmönstret. Dysorna kan justeras i intervall om 15 grader.

Underhåll

Underhållsuppgifter inkluderar att byta filter och rengöra tilluftsenheten.

Filter

HEPA-filtret måste kontrolleras ofta och bytas ut vid behov för att säkerställa att luftkvaliteten uppfyller kraven. Underhållsfrekvensen för ett filter varierar beroende på hur ren tilluften och rumsluften är.

Filtret måste bytas ut omedelbart i följande händelser:

• Det slutliga differenstrycket har nåtts.
• Filtret är skadat.
• Det förekommer mikroorganismer, svampsporer eller lukt i filtret.

Spridare

Enheten kan rengöras med desinfektionsmedel. Frontplåten kan lossas och rengöras i en diskmaskin (vattentemperatur <95 °C). Låsbara dysor ser till att dysornas inställning inte ändras vid rengöring.

Se till att filtren inte blir blöta. Filtrets effektivitet minskar permanent om det blir blött.

Följ byggnadens underhållsschema vad gäller rengöringsfrekvens.

Filters

Fig.19. HEPA-filter

Beskrivning

Högeffektiva luftpartikelfilter (HEPA) används i stor utsträckning i renrum med krav på hög
luftkvalitet.

Obs! Filter måste beställas separat.

Tekniska data för HEPA-filter

Filter som är kompatibla med Halton Vita VHR HEPA-spridare finns tillgängliga i klass E10, H13 och H14 (Europeisk Standard EN 1822-1:2009) för standard och högt luftflöde. Tillgängliga filterdjup är 68 och 90 mm. Alla filter har en skumpackning av polyuretan.

Driftsområde:

• Temperatur max. 70 °C
• Luftfuktighet max. 90 %
• Slutligt tryckfall max. 500 Pa

Filterval för Halton HIT-design

För skicka få rätt prestandadata (döpt och Lp(A)) till diagram och CAD-popexporter i Halton HIT Design, väljer du ”Tillbehör” och väljer sedan önskade värden för följande:

• Kanalanslutningsplats
• Kanalens anslutningsstorlek
• Filtreringstyp/fästbeslagets höjd

Tillbehör

Halton HDP-PE

Halton HDP-PE differenstryckgivare är en tryckmätningsenhet som används för att mäta tryckskillnader i kanalen.

Beskrivning

• Tryckgivaren mäter luftflödet precist.
• IP54-höljet säkerställer att enheten även går att använda i miljöer med mycket damm och luftfuktighet.
• Ett lämpligt mätområde kan väljas vid driftsättning. Utgångarna är i direkt proportion med
  tryckskillnader mellan + och – inloppen.
• Anslutningarna till den detekterade processen görs med plaströr (⌀ 6/4 mm).
• Programvaran kompenserar givarens nollpunktsdrift genom att göra automatiska kalibreringar var 5:e minut, vilket betyder att manuell kalibrering normalt inte behövs.
• Påverkan från processtörningar kan filtreras genom att öka tidskonstanten.
• Givaren kan användas för mätningar i förorenad luft.
• PEL kan integreras i ett snabbt system eftersom det normalt har en tidskonstant på 0,5 s.

Tekniska data

Tabell 2. Tekniska data för Halton HDP-PE differenstryckgivare

Tabell 3. Mätområden för Halton HDP-PE differenstryckgivare

Obs! Korrekta mätområden valda vid driftsättning: ± områden (s4 = öppna) 5 V / 12 mA = 0 Pa.

Installation (områden, kodning, kabeldragning)

Beställningskod

VHR-M-A-FP; LC-C-D-MA-CO-IO-DF-FA-PT-ZT

Exempel på beställningskod

VHR-A-600-NO; LC=NA, C=S, D=F, MA=GE, CO=SW, IO=NA, DF=Y, FA=Y, PT=NA, ZT=N
