Halton ULA – Ventil

Översikt

• Till-/frånluftsventil med reglerbart tryckfall för installation i undertak
• Kan monteras direkt i kanal eller hålbjälklag utan montageram
• Spridningsbilden kan ändras
• Dämpar kanalljud
• Möjlighet att mäta och injustera luftflöde

Produktmodeller och tillbehör

• Modell med montageram
• Skyddsring som skyddar taket mot nedsmutsning
• Förlängningsdel som gör att donet kan hänga under en takyta

Snabbval

Fig.1. Halton ULA, radial jet

Fig.2. Halton ULA, exhaust

Dimensioner och vikt

Vikt (kg)

Material

Tillbehör

Fig.1. Skyddsring (CS)                              Fig.2. Förlängningsdel (EP)

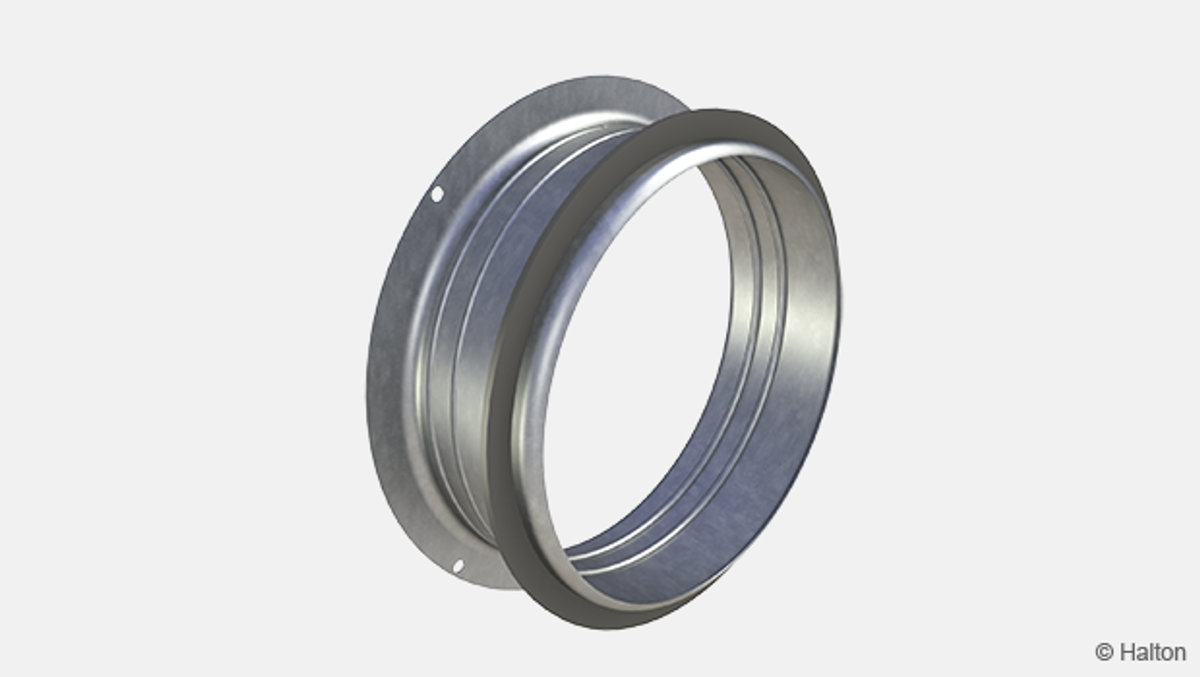

Fig.3. Montageram (LF)                             Fig.4. Montage ram (GF)

Fig.5. Montageram (DF)

Funktion

Tilluft                                                         Frånluft

• Vid tilluftsinstallationer använder man en intern sektorplåt för att ställa in önskad spridningsbild.
• Tryckfallet och luftflödet beror såväl på spridningsbildsinställningen som frontplåtens läge.
• Ventilen dämpar kanalljud.
• Önskat tryckfall och luftflöde kan ställas in i en frånluftsinstallation genom att sektorplåten tas bort och läget på frontplåten justeras.

Installation

Anslutningsstosen kan monteras direkt i en kanalände eller i ett hålbjälklag med hjälp av fästfjädrar. Denna modell kan alternativt installeras med hjälp av en separat montageram (LF, GF eller DF).
Tilluftsventilen kan monteras direkt mot takytan med eller utan skyddsring (CS) eller hängas ner från taket med en förlängningsdel (EP).

Skyddsring CS

CS-skyddsringen skyddar taket mot nedsmutsning och kan även användas för att rikta luftströmmen i ett undertak med öppen rutstruktur.

Förlängningsdel EP

Med EP-förlängningsdelen kan donet hänga ner från takytan så att tilluften kan styras förbi närbelägna hinder.

Installationshål i hålbjälklag

Injustering

Vid tilluftsinstallation placeras sektorplåten innan luftriktningen ställs in. Vid frånluftsinstallation används inte sektorplåten.

Ventilen justeras in genom att man vrider på frontplåten. Mät upp frontplåtens öppna läge (A) (i mm). För in en sond i ventilen och mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan. Lås fast frontplåten med låsskruven efter injusteringen.

Service

Kod beskrivning
1.   Frontplåt
2.   Sektorplåt
3.   Stos

Skruva bort frontplåten (1) från stosen (3) för rengöring. Ta bort sektorplåten (2) genom att dra försiktigt så att fjädern lossar. Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Sätt ihop delarna igen i omvänd ordningsföljd.

Specifikation

Haltons till- och frånluftsventil modell ULA har demonterbar frontplåt och stos utförda i epoxilackerat stål med vit (RAL 9003) som standardfärg.

Stosen, som har fästfjädrar och inbyggd tätande packning, fästs direkt mot kanalen. Frontplåten är försedd med en ljuddämpningsplåt som dämpar kanalljudet.

När donet används för tilluft åstadkoms önskad spridningsbild genom vridning av frontplåten och inställning av sektorplåten (180° eller 360°).

Beställnings kod

ULA/S-D

S = Modell
N    Med fästfjädrar (standard)
A    För installation med separat ram

D = Diameter på kanalanslutning
100, 125, 160, 200

Andra alternativ och tillbehör

CO = Färg
SW     Vit
X        Specialfärg

ZT  = Kundanpassad produkt
N      Nej
Y      Ja (ETO)

Underprodukter

CS    Täckplatta (ULA)
EP    Förlängningsdel
LF     Montageram
GF    Montageram
DF    Montageram för kanaldelar

Kodexempel

ULA/N-100, CO=SW, ZT=N
