Halton Jaz JTH – Virvelspridare

Översikt

• Virvelspridare med svarta justerbara luftstyrningsblad av plast och anslutningslåda med tryckfördelningsplåt.
• Bladen kan justeras manuellt för horisontell eller vertikal spridningsbild.
• Därför kan utloppsriktningen enkelt matchas med ändrade byggnadslayouter.
• Installation med balanserande anslutningslåda med anslutning på sidan. Anslutningslåda tillverkad av förzinkad stålplåt.
• Enheten passar perfekt för installationer med variabelt luftflöde.
• Fungerar särskilt bra tillsammans med fläktkonvektorer som drivs med variabel hastighet (variabelt flöde från 25 % till 100 % beroende på inställningarna).
• Horisontell eller vertikal spridningsbild. Därför kan spridningsbilden enkelt matchas efter ändrade byggnadslayouter.
• Lämplig för tilluft och frånluft.
• Infälld installation i undertak.
• Tilluftens hastighet minskar snabbt tack vare effektiv omblandning av rumsluften.
• Lämplig för installation i moduluppbyggda undertak eller monolitundertak.
• Cirkulär kanalanslutning med gummipackning.

Produktmodeller och tillbehör

• Modell med ljuddämpningsmaterial (mineralull eller polyesterfiber)
• Spjäll för mätning och injustering av luftflöde MSM (tilluft)
• Olika frontplåtmönster

Snabbval

Fig.1. Halton Jaz JTH med stjärnformat frontplåtsmönster, tilluft

Fig.2. Halton Jaz JTH med runt frontplåtsmönster, tilluft

Fig.3. Halton Jaz JTH med stjärnformat frontplåtsmönster, frånluft

Fig.4. Halton Jaz JTH med runt frontplåtsmönster, frånluft

Dimensioner

Material

Tillbehör

Produktmodeller

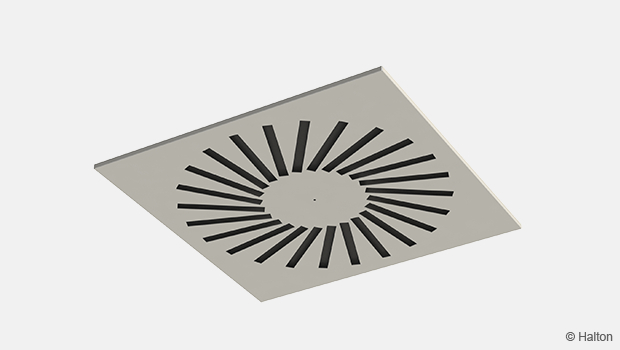

Fig.5. Frontplåtstorlek 595×595 mm, runt mönster (P=R)

Fig.6. Frontplåtstorlek 595×595 mm, stjärnformat mönster (P=S)

Funktion

• Luftstrålen som produceras av spridaren omblandas på ett mycket effektivt sätt vilket minskar strålens hastighet och temperaturskillnader mycket snabbt. Detta gör det möjligt att blåsa in luft i rummet utan drag t.o.m. i extrema förhållanden (hög luftomsättning eller stora temperaturskillnader).
• Den fria arean är samma för alla vingpositioner, så tryckfall och luftflöde ändras inte när spridningsbilden justeras.
• Säkerställer stora luftflöden och snabb förändring av lufttemperatur med låg ljudalstring.
• Lämplig för undertempererad tilluft upp till 10 ⁰C grader.

Installation

Vi rekommenderar att anslutningslådan monteras i undertaket med hjälp av metallhängare (ingår inte i leveransen).

Injustering

Tilluftsflödet bestäms med hjälp av mät- och injusteringsdonet MSM.

Öppna frontplåten och fördelningsplåten, för in slangarna och ställvredet genom fördelningsplåten och spridarens sidospalt.

Sätt tillbaka frontplåten.

Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan.

Justera in luftflödet genom att vrida injusteringsvredet tills du uppnått önskad inställning.
Lås fast spjälläget med en skruv.
Stoppa tillbaka slangarna och vredet i lådan och sätt tillbaka spridarens frontplåt.

Frånluftsflödet bestäms med hjälp av det separata mätdonet i fördelningsplåten.

K-faktorvärdet för installationer med olika säkerhetsavstånd
(avstånd till andra komponenter från MSM-donet):

Service

Ta bort spridarens frontplåt genom att ta bort mittbulten och dra den nedåt.

Torka av delarna med en fuktig trasa.

Tryck tillbaka frontplåten på plats och dra åt mittbulten.

Alternativ med anslutningslåda

Ta bort spridarens frontplåt genom att lossa skruven och dra den neråt. Ta bort mät- och injusteringsspjället genom att försiktigt dra i dess axel (inte ställvredet eller mätslangarna!).

Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten.
Sätt tillbaka mät- och injusteringsspjället genom att trycka på axeln tills stoppet tar emot.

Tryck tillbaka frontplåten på plats och dra åt skruven.

Specifikation

Halton Jaz JTH är en takmonterad virvelspridare med en fyrkantig, pulverlackerad frontplåt med förzinkad anslutningslåda med perforerad balansplåt.

Plastvingarna kan justeras var för sig och genererar en virvelstråle med hög induktionskraft som säkerställer att tilluften omblandas med rumsluften, och möjliggör även snabb temperatursänkning som leder till låg lufthastighet i komfortzonen.

Eftersom plastvingarna kan justeras var för sig är det möjligt för användare att ställa in spridningsmönstret enligt rummets specifikationer.

Beställningskod

JTH/S-D-F-P; CO-AT-IN-OM-ZT

S = Modell
S      Tilluft
E      Frånluft

D =  Kanalslutningsdiameter [mm]
125, 160, 200, 250

F  = Frontplåtens storlek
395     395×395
495     495×495
595     595×595
620     620×620

P  = Frontplåtens mönster
R      Rund
S      Stjärnformad

Alternativa utföranden och tillbehör

CO = Färg
SW    Signalvit (RAL 9003)
X       Specialfärg (RAL xxxx)

AT = Ljuddämpningsmaterial
W      Mineralull
D       Polyesterfiber
N       Inget ljuddämpningsmaterial

IN  = Sidor med ljuddämpning
3        Ljuddämpning på 3 sidor
5        Ljuddämpning på 5 sidor
N        Ingen ljuddämpning

OM = Mät- och injusteringsspjäll
YS       MSM (tilluft
YE       MEM (frånluft)
NA      Ingen mät- eller injusteringsspjäll

ZT = Specialutförande
N         Nej
Y         Ja (ETO)

Exempel på beställningskod

JTH/S-200-495-R, CO=SW, AT=W, IN=3, OM=YS, ZT=N
