Halton Vita Lab
VFI – RĂ©gulateur pour sorbonne et extractions spĂ©cifiques
![](https://www.halton.com/wp-content/uploads/2020/08/VFI_introduction.png)
Le rĂ©gulateur Halton VFI peut ĂŞtre utilisĂ© avec l’application Halton Vita Lab Solo (VLS).
Il est utilisĂ© pour le contrĂ´le des dĂ©bits d’air d’extraction  pour tous les Ă©quipements spĂ©cifiques (sorbonnes, bras, hottes,..), il est Ă©galement utilisĂ© pour la rĂ©gulation de pression en gaine dans le système Vita Lab Zone (VLZ). Dans ce cas, il est recommandĂ© d’utiliser une sonde de pression statique pour amĂ©liorer la prĂ©cision de mesure.
Il peut être également équipé de toutes les régulations standard.
Caractéristiques
-
Fonctionnement indépendant de la pression amont
-
Section circulaire
-
Fabrication en inox 316L
-
Diamètres : 100, 125, 160, 200, 250, 315, 400 et 500
-
Fermeture étanche (joint d’étanchéité sur le volet)
-
Etanchéité de l’enveloppe suivant EN 1751 classe C
Régulation de débit/pression
-
Utilisation en soufflage comme en extraction
-
Fermeture totale possible
-
Pression différentielle maximale de 1000 Pa
-
Plage de température en fonctionnement : 0 à 50°C
-
Humidité relative ambiante <95%, sans condensat
Dimensions
![](https://www.halton.com/wp-content/uploads/2020/08/VFI_dimensions.png)
Taille |
       D |
   L |
100 |
98 |
   500 |
125 |
123 |
   500 |
160 |
158 |
   500 |
200 |
198 |
   500 |
250 |
248 |
   500 |
315 |
313 |
   500 |
400 |
398 |
   500 |
500 |
498 |
   500 |
Plage de débit
 Taille |
       Qmin |
 Q pour 8m/s |
100 |
29 m3/h |
230 m3/h |
125 |
47 m3/h |
374 m3/h |
160 |
72 m3/h |
576 m3/h |
200 |
115 m3/h |
922 m3/h |
250 |
176 m3/h |
1411 m3/h |
315 |
281 m3/h |
2246 m3/h |
400 |
454 m3/h |
3629 m3/h |
500 |
709 m3/h |
5674 m3/h |
Matériau
 Pièce |
 Matériau |
 Enveloppe |
 Inox 316L |
 Volet de réglage |
 Inox 316L |
 Axe |
 Inox 316TI |
 Paliers |
 PEHD (polyéthylène haute densité) |
 Joint d’Ă©tanchĂ©itĂ© |
 Caoutchouc EPDM |
 Joints de raccordement |
 Polyuréthane hybride 1C |
 Croix de mesure |
 Aluminium |
 Prises de pression |
 Polyacétal |
 Tubes souples |
 Silicone |
 Boîtier de protection |
 Acier galvanisé (option CB = B1) |
Fonctionnement
Les systèmes de rĂ©gulation de dĂ©bit de la gamme Halton Vita Lab sont Ă©quipĂ©s d’une sonde de pression dynamique, d’un moteur et d’un rĂ©gulateur spĂ©cifique pour laboratoire. Le dĂ©bit d’air est contrĂ´lĂ© par action sur l’angle d’ouverture du clapet en fonction de la mesure de dĂ©bit.  Le point de consigne est dĂ©livrĂ© par le rĂ©gulateur en fonction de l’application (par ex : contrĂ´le du dĂ©bit de soufflage (VLR), rĂ©gulation de la vitesse dans la sorbonne (VLS)). Le fonctionnement des rĂ©gulateurs est indĂ©pendant des variations de pression en gaine.
La régulation de pression en gaine ou dans le local est contrôlée par maintien de la mesure de la pression statique.

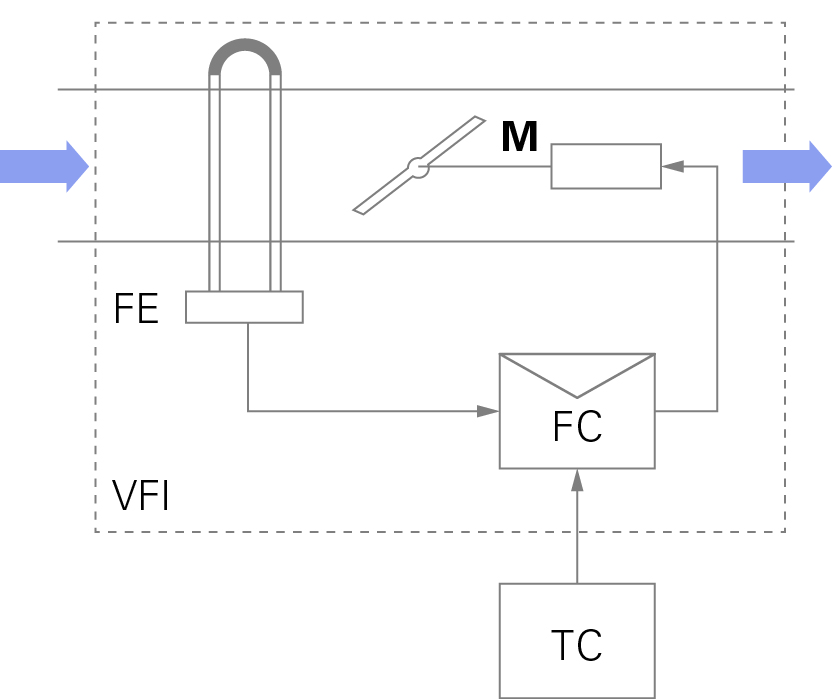

Le schéma montre un système de régulation de débit basé sur une mesure de pression dynamique effectuée par une croix de mesure.
Cette régulation existe également avec une mesure par venturi (VFP).
M : moteur
PE : Ă©pingle de mesure de la pression dynamique
FC : régulateur électronique
TC : thermostat ou sonde d’ambiance
Installation
Mesure de débit
Le rĂ©gulateur de dĂ©bit doit ĂŞtre installĂ© en respectant les distances de sĂ©curitĂ© amont. Montage du rĂ©gulateur sur la gaine en vĂ©rifiant le sens de l’air (indiquĂ© par une flèche sur tous les produits).
![](https://www.halton.com/wp-content/uploads/2020/08/safety2-1.jpg)
Mise en service
Le dĂ©bit d’air peut ĂŞtre calculĂ© en fonction de la pression dynamique relevĂ©e sur la croix de mesure et  du coefficient k du produit :
![](https://www.halton.com/wp-content/uploads/2020/08/qv2.jpg)
Qv       dĂ©bit d’air [m3/h], suivant le coefficient k
k      coefficient k du produit (voir table)
Δpm       mesure de la pression dynamique [Pa]
Taille |
  k (m3/h) |
100 |
23,5 |
125 |
38,2 |
160 |
65,8 |
200 |
98,8 |
250 |
158,4 |
315 |
256,9 |
400 |
421,2 |
500 |
666,4 |
Spécifications
Le rĂ©gulateur VFI est utilisĂ© pour le système Ă dĂ©bit d’air variable pour contrĂ´le des dĂ©bits des extractions spĂ©cifiques. La boucle de rĂ©gulation est constituĂ©e d’une sonde vitesse Ă caractĂ©ristique linĂ©aire, d’un rĂ©gulateur Ă©lectronique communiquant, d’un moteur rapide et d’un boĂ®tier de façade de 3,5′.
Le boîtier de façade est tactile et propose un accès à un menu technique protégé par mot de passe.
L’Ă©cran tactile, affichant nombre de pages dĂ©filantes, permettra de procĂ©der Ă l’intĂ©gralitĂ© des rĂ©glages de la sorbonne sans recours Ă un ordinateur de configuration. Une alarme acoustique et visuelle est dĂ©livrĂ©e en cas de vitesse insuffisante.
Tous les paramètres – vitesse, dĂ©bit minimal-maximal et mode rĂ©duit – sont paramĂ©trĂ©s d’usine.
Les paramètres peuvent ĂŞtre modifiĂ©s Ă tout moment par la maintenance via l’interface boĂ®tier de façade.
RĂ©gulateur de dĂ©bit Halton type VFI en acier inoxydable 316L avec moteur rapide pour contrĂ´le du dĂ©bit d’extraction des sorbonnes.
Fonctionnement indépendant de la pression amont.
Le régulateur intègre un système de mesure du débit et un volet de réglage.
La version standard du rĂ©gulateur est Ă©quipĂ©e d’une sonde de pression diffĂ©rentielle Ă recalibration automatique et affichage digital indiquant le dĂ©bit d’air.
L’affichage permet aux personnes de la maintenance de vĂ©rifier que le bon fonctionnement du système.
La sonde de pression peut ĂŞtre montĂ©e dans n’importe quelle position sans influence sur sa mesure.
La mesure de dĂ©bit par sonde de pression diffĂ©rentielle permet de transmettre l’information de dĂ©bit au rĂ©gulateur de soufflage via le rĂ©seau local.
Le rĂ©gulateur de dĂ©bit est Ă©quipĂ© d’un moteur Ă©lectrique Ă action rapide 2,5 secondes, afin de contenir les vapeurs dans la sorbonne en cas d’ouverture de la guillotine.
Le moteur est équipé de la technologie LMS (Load Moment Stop) afin de prolonger sa durée de vie.
Le rĂ©gulateur se combine avec le boĂ®tier de façade Ă Ă©cran tactile 3,5′ type HTP.
Code produit
VFI-D-MA
D = Diamètre de raccordement
100, 125, 160, 200, 250, 315, 400, 500
MA = Matériau
     SS : Inox
ZT = Produit spécial
    Y : Oui
    N : Non
Exemple de code
   VFI-200, MA=SS, ZT=N
