IAO Compact jet nozzle diffuser for wall or ceiling installations
Ideal for large spaces with adjustable throw pattern.
Einführung
- Kompakter Zuluftstrahl für kühle, warme oder isothermische Luft.
- Wand- oder Deckenzuluft, besonders für große geschlossene Räume geeignet.
- Weites Wurfmuster mit geringem Geschwindigkeitsverlust.
- Ausgerichtetes Luftmuster; max. Ablenkwinkel von 30 Grad in alle Richtungen.
- Runder Kanalanschluss mit Gummidichtung.
Produktmodelle
- Modell mit Drosselelement
- Modell mit umsteuerbarer Düse (kompakter/weiter Strahl)
Einführung
Halton IAO
Weitwurfdüse
- Kompakter Zuluftstrahl für kühle, warme oder isothermische Luft.
- Wand- oder Deckenzuluft, besonders für große geschlossene Räume geeignet.
- Weites Wurfmuster mit geringem Geschwindigkeitsverlust.
- Ausgerichtetes Luftmuster; max. Ablenkwinkel von 30 Grad in alle Richtungen.
- Runder Kanalanschluss mit Gummidichtung.
Produktmodelle
- Modell mit Drosselelement
- Modell mit umsteuerbarer Düse (kompakter/weiter Strahl)
Abmessungen
| NS | ØW | ØW1 | ØW2 | ØW3 | K | K1 | R |
| 75 | 76 | 127 | 37 | 86 | 19 | 16 | 51 |
| 100 | 102 | 152 | 51 | 112 | 27 | 24 | 63.5 |
| 150 | 152 | 203 | 89 | 162 | 37 | 41 | 89 |
| 200 | 203 | 254 | 127 | 213 | 50 | 60 | 114.5 |
Material
| Bauteil | Material | Verarbeitung |
| Runder Rahmen, Kugelgelenk |
Thermokunststoff, mittlere Schlagfestigkeit, Flammhemmungsgrad ABS 94V-0 Nennwert nach UL 94 |
Weiß (perlweiß) |
| Hinterer Flansch | Aluminium | Eloxiert |
| Dichtung | Polyesterschaum |
Modelle
| Modell | Code | Beschreibung |
| Mit ringförmiger Klappe |
IAO/A | Regelbarer Volumenstrom |
| Umsteuerbar | IAO/R | Strömungsmuster umsteuerbar von einem gezielten Kompaktstrahl zu einem zugluftfreien Luftauslass mit hoher Belüftung |
Funktion
Die Luft wird mit hoher Geschwindigkeit in den Raum geführt.
Die Zuluft vermischt sich effektiv mit der Raumluft unter großem Induktionseffekt.
Der Zuluftstrahl kann in einem Winkel von 30° ausgerichtet werden, bei einem Rollwinkel von 360°.
Die Einstellung des Zuluftströmungsmusters (Modell IAO/R) von einem radialen zu einem kompakten Strahl erfolgt manuell.
Montage
Code beschreibung
1. Rahmen
2. Befestigungsschrauben
Die Halton IAO-Weitwurfdüse wird mit Schrauben an Wand oder Kanal befestigt.
Die Befestigungsschrauben in den Bohrungen der Frontplatte installieren und festdrehen.
Abmessungen der Öffnung
| NS | ØW3 |
| 75 | 86 |
| 100 | 112 |
| 150 | 162 |
| 200 | 213 |
Wartung
Sichtbare Befestigungsschrauben lösen und Düse abnehmen.
Die Bauteile mit einem feuchten Tuch reinigen.
Düse wieder einsetzen und Befestigungsschrauben installieren und festdrehen.
Spezifikation
Der runde Flansch der Frontplatte und das Kugelgelenk bestehen aus Kunststoff mit hohem Feuerwiderstand gemäß UL94.
Die Farbe der Düse ist weiß.
Der hintere Flansch ist aus eloxiertem Aluminium.
Die IAO-Düse ist mit einer Dichtung ausgerüstet.
Es ist möglich, den Zuluftstrahl bei einem Rollwinkel von 360° in einem Winkel von 30° auszurichten.
Die Weitwurfdüse bietet einen hinreichenden Druckverlust für den Selbstausgleich mit anderen Einheiten.
Downloads
"*" indicates required fields
Halton APL – Weitwurfdüse
product
Halton APS – Weitwurfdüse
product
Halton DCS – Deckenauslass
product
Halton TCV – Deckenauslass mit integriertem Anschlusskasten
product
Halton THL – Deckenauslass
product

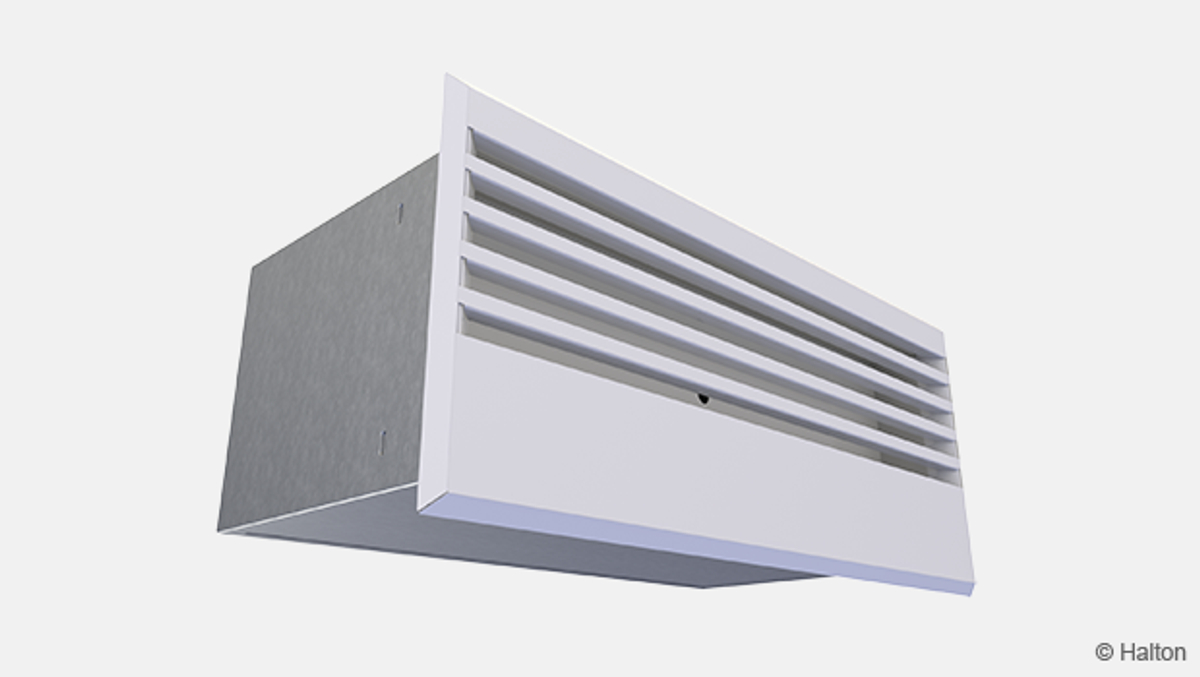

Halton TLB – Wandauslass
