FDB2 用于高要求应用的 A0(A60) 防火隔烟阀

概述

• 获得各类著名船级社的型式认可：A0 级无绝缘，A15-A60 适当绝缘
• 通过ATEX/IECEx认证
• 通过冲击测试。
• 风叶包含硅胶（温度可达 300 ºC），防止正常环境下泄漏，以及热膨胀石墨密封条（150 ºC 以上有效），
  在起火状况下使风闸紧密度可增加 50%。闭合的阀符合防泄漏等级 3 的要求 (EN1751:1998)。测试尺寸为 1000×1000 mm。
• 标称熔断温度为 50 ºC、74 ºC 或 100 ºC。可选其它
  温度。
• 专利双层风叶结构，重量轻巧
• 自动、气动或手动执行器可选
• 阀门结构可适应的最大管道压力为 5000 Pa，最大
  空气流速为 15 m/s
• 特定风闸可提供SIL 2安全认证

尺寸

FDB2 防火风闸符合国际标准，适用于矩形管道（宽度 B 100-1200 mm，高度 H 100-1600 mm，1 mm间距）和圆形管道（直径 100-1250 mm）。模块化结构可用于更大的尺寸。可根据要求提供非标准尺寸和法兰钻孔。标准法兰宽度 27 mm。也可根据 ISO 15138 标准提供法兰和钻孔。根据 SOLAS 标准，框架厚度为 3 mm或 3-5 mm。也可根据要求提供 6、8 和 10 mm的框架厚度。桨叶由两片桨叶组成，每片桨叶厚 1 mm（三明治设计）。

框架厚度符合 SOLAS 标准

框架厚度符合 SOLAS 标准，2015 年 12 月版

执行器适用尺寸

上表仅列举了一些执行器及其适用尺寸。

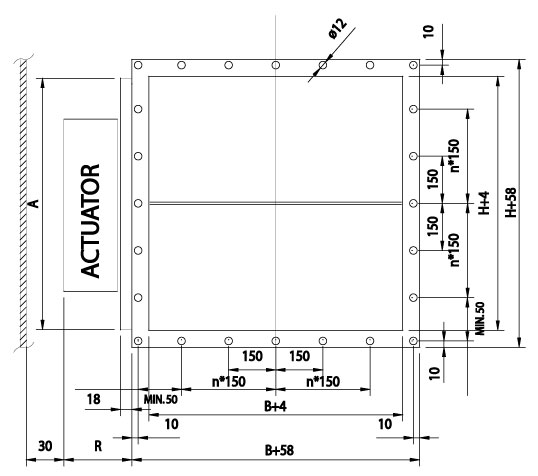

FDB2总图

FDB2 圆形连接

FDB2 总图，顶视图

FDB2 圆形管道连接图

材料和表面处理

产品模型和附件

浩盾FDB2可配备以下执行器：

• FDB2-EL: 电动弹簧复位马达；标准执行器电压为 24 V、230 V 或 120 V。EL 型包括单独的接线盒。有多种防爆执行器可供选择，包括可选的一秒关闭功能。
• FDB2-PNR: 气动旋转执行器
• FDB2-SP: 带熔断片的手动弹簧式执行器阀

DOT: PNR 和 EL 型号具有手动复位功能

HSO: Halton Smart Override function for HVAC damper black-start available for PNR and EL models. With automatic reset function when power and/or pneumatic air supply is reinstated.用于HVAC风闸黑启动的 Halton 智能手动复位功能适用于 PNR 和 EL 型号。在恢复供电和/或气动供气时，具有自动复位功能。

可提供各种配件。

运行原理

如果管道系统中的温度升高：

• FDB2-EL: 熔断片熔断并切断弹簧复位马达的工作电压，使弹簧关闭风闸叶片。在更换熔断片并重新恢复马达工作电压后，防火风闸会自动打开。
• FDB2-PNR: 熔断器熔断并切断弹簧复位执行器的工作压力，使弹簧关闭风闸叶片。更换熔断片并重新恢复气动供气后，防火风闸会自动打开。
• FDB2-SP: 熔断片熔断，弹簧将关闭风闸叶片。更换熔断片后，必须手动将防火风闸复位到打开位置。

重量

不带执行器的标准浩盾FDB2风闸重量 (kg)

(框架厚度符合 SOLAS 标准)

执行器重量示例: FDB2-EL GGA 326.1E 2,3 kg, GNA 326.1E 1,3 kg, BF230 +3,2 kg, BLF230 +1,7 kg, ExMax/Redmax +3,5 kg, CSQP +3 kg ,
FDB2-PNR AT100 +2,1 kg, AT100 as AISI316 4,4 kg, AT200 +3,2kg, AT200 as AISI316 +6,2 kg, FDB2-SP +1 kg. Control enclosure +4 kg.

安装

安装在墙壁或屋顶上。
在墙壁上安装时，叶片方向必须始终保持水平。

操作和维护手册可向浩盾船舶销售办事处和经销商索取。

产品代码
